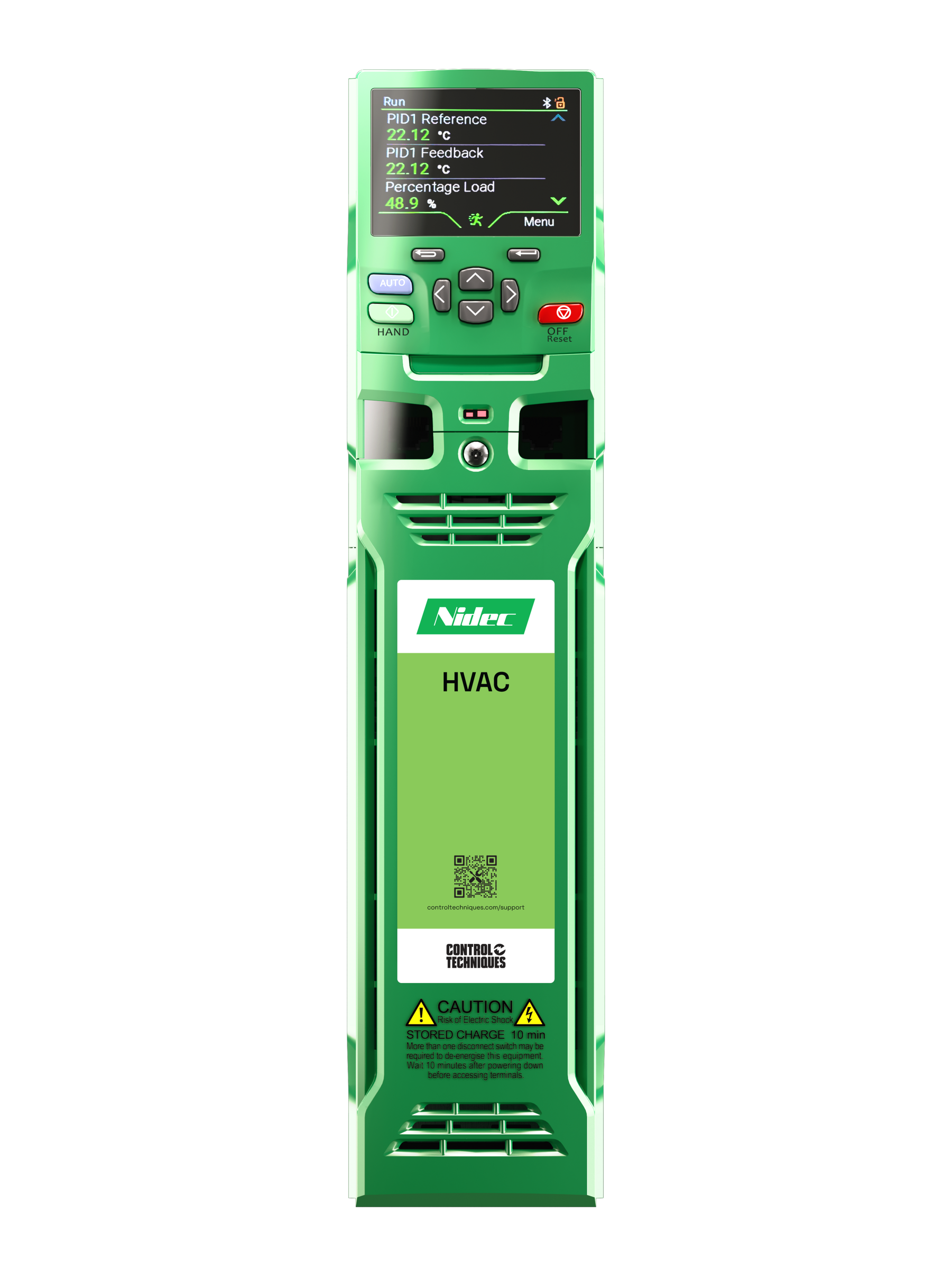

Met de HVAC Drive H300 frequentieregelaar van Control Techniques kunnen alle typen draaistroommotoren worden aangestuurd. Hierbij kun je denken aan inductiemotoren, permanent magneet motoren, reluctantie motoren of bijvoorbeeld de hybride LSHRM (Dyneo+®) IE5 motor van Leroy- Somer.
Deze regelaar is met name geschikt voor het aansturen van ventilatoren en compressoren.
Hoge mate van bescherming, lage installatiekosten
De H300 frequentieregelaars in IP65 uitvoering bieden met hun stevige, beschermende en toch lichte behuizing een compacte oplossing. Daardoor kunnen de frequentieregelaars worden ingezet onder zware omstandigheden of dicht bij de motor tegen de wand worden gemonteerd. Verder is veel aandacht besteed aan de gebruiksvriendelijkheid en eenvoudige toegang tot het inbegrepen LCD keypad.
Omdat er geen kast nodig is, de kabels korter zijn en de installateur minder tijd nodig heeft, zijn de installatie- en onderhoudskosten lager.
Vijf jaar fabrieksgarantie
De HVAC Drive H300 wordt standaard geleverd met 5 jaar gratis fabrieksgarantie!
Registreer hiervoor je regelaar binnen 6 maanden na aankoop. Lees de voorwaarden en veelgestelde vragen.
Kenmerken:
Video
Video's zijn beschikbaar op het Control Techniques YouTube kanaal:
Voor de HVAC Drive H300 is de volgende App beschikbaar:
Diagnostic Tool
Diagnostic Tool is een eenvoudig te gebruiken App met storingsinformatie en mogelijke oplossingen. In de App zijn ook alle aansluitschema's voor hoofd- en stuurstroom opgenomen.
| Specificaties | |
|---|---|
| Life Cycle | Active |
| Range | Specialist Drives |
| Vermogen | 1,1 - 280 kW |
| Stroom @ 40°C | 3,4 - 507 A |
| Heavy Duty piekstroom (Open Loop) | 150% |
| Normal Duty piekstroom | 110% |
| Spanning | 230, 400, 575, 690 V |
| Maximum uitgangsfrequentie | 550 Hz |
| Schakelfrequentie | 2, 3, 4, 6, 8, 12, 16 kHz |
| IP20 beschermingsgraad | |
| Conformal Coating | |
| Remchopper | |
| EMC filter (EN61800-3) | |
| Control Mode | |
|---|---|
| Open Loop Vector Control | |
| Open Loop V/Hz Mode fixed | |
| Open Loop V/Hz Mode kwadratisch | |
| RFC-A Open Loop Rotor Flux Control voor a-synchrone motoren | |
| RFC-S Open Loop Rotor Flux Control voor permanent magneet motoren | |
| I/O | |
|---|---|
| +10 V uitgang (voor potmeter) | |
| +24 V uitgang / digitale uitgang | 1 |
| +24 V back up ingang / digitale ingang | 1 |
| Analoge ingang (V-mA) / PTC of PT sensor ingang | 2 |
| Analoge uitgang (V-mA) | 2 |
| Digitale ingang | 3 |
| Digitale ingang / Digitale uitgang | 3 |
| Relais | 2 |
| Machine veiligheid | |
|---|---|
| Safe Torque Off (STO) ingang | |
| Communicatie en HMI | |
|---|---|
| Modbus RTU onboard | |
| BACnet MS/TP onboard | |
| LCD display met Hand-Auto-Off functie | |
| Programmeren en diagnose via PC | |
| Onboard intelligentie | |
|---|---|
| Real-time clock | |
| Onboard oscilloscoop | |
| Functionaliteit | |
|---|---|
| 24 V back up onboard | |
| Standby mode | |
| Fire mode | |
| Stilstandsverwarming | |
| Sleep/wake mode | |
| Snaarbreukdetectie | |
| Remlogica | |
| Opties en adapters | |
|---|---|
| SI-Optieslots | 3 |
| KI-Adapterslots | 1 |
| Artikel | Type | Artikelnummer | Frame | Voedingsspanning | Motorspanning | Vermogen Heavy Duty | Vermogen Normal Duty | Nominaalstroom Heavy Duty | Nominaalstroom Normal Duty | Piekstroom Heavy Duty | Piekstroom Normal Duty | Afmetingen (b x h x d) | Gewicht | Beschermingsgraad | Warmteverliezen @ 40°C (min-max) | Zekeringen (IEC) | Minimale remweerstandswaarde | SI-Slots | KI-slots | Safe Torque Off ingang(en) | On board PLC | On board communicatie | On board 24 V back up | Fire mode |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H300-032-00066 | H300-032-00066 | H300-03200066A10100AB103 | 3 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 1,1 kW | - | 6,6 A | - | 110% | 83 x 382 x 200 mm | 4 kg | IP20 | 88 - 122 W | 3 fasen 16 A gG | 22 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-032-00080 | H300-032-00080 | H300-03200080A10100AB103 | 3 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 1,5 kW | - | 8,0 A | - | 110% | 83 x 382 x 200 mm | 4 kg | IP20 | 95 - 133 W | 3 fasen 20 A gG | 22 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-032-00110 | H300-032-00110 | H300-03200110A10100AB103 | 3 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 2,2 kW | - | 11 A | - | 110% | 83 x 382 x 200 mm | 4 kg | IP20 | 117 - 151 W | 3 fasen 20 A gG | 22 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-032-00127 | H300-032-00127 | H300-03200127A10100AB103 | 3 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 3,0 kW | - | 12,7 A | - | 110% | 83 x 382 x 200 mm | 4 kg | IP20 | 129 - 168 W | 3 fasen 25 A gG | 22 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-042-00180 | H300-042-00180 | H300-04200180A10100AB103 | 4 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 4,0 kW | - | 18,0 A | - | 110% | 125 x 391 x 200 mm | 6,5 kg | IP20 | 171 - 273 W | 3 fasen 25 A gG | 18 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-042-00250 | H300-042-00250 | H300-04200250A10100AB103 | 4 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 5,5 kW | - | 24,0 A | - | 110% | 125 x 391 x 200 mm | 6,5 kg | IP20 | 227 - 314 W | 3 fasen 32 A gG | 18 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-052-00300 | H300-052-00300 | H300-05200300A10100AB103 | 5 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 7,5 kW | - | 30 A | - | 110% | 143 x 391 x 200 mm | 7,4 kg | IP20 | 280 - 356 W | 3 fasen 40 A gG | 19 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-062-00500 | H300-062-00500 | H300-06200500A10100AB103 | 6 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 11 kW | - | 50 A | - | 110% | 210 x 391 x 227 mm | 14 kg | IP20 | 375 - 490 W | 3 fasen 63 A gG | 10 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-062-00580 | H300-062-00580 | H300-06200580A10100AB103 | 6 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 15 kW | - | 58 A | - | 110% | 210 x 391 x 227 mm | 14 kg | IP20 | 442 - 528 W | 3 fasen 63 A gG | 10 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-072-00750 | H300-072-00750 | 060UDA300BFCRA | 7 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 18,5 kW | - | 75 A | - | 110% | 270 x 557 x 280 mm | 28 kg | IP20 | 533 - 894 W | 3 fasen 80 A gG | 4,5 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-072-00940 | H300-072-00940 | H300-07200940A10100AB103 | 7 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 22 kW | - | 94 A | - | 110% | 270 x 557 x 280 mm | 28 kg | IP20 | 671 - 899 W | 3 fasen 100 A gG | 4,5 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-072-01170 | H300-072-01170 | H300-07201170A10100AB103 | 7 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 30 kW | - | 117 A | - | 110% | 270 x 557 x 280 mm | 28 kg | IP20 | 851 - 1.004 W | 3 fasen 125 A gG | 4,5 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-082-01490 | H300-082-01490 | H300-08201490A10100AB103 | 8 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 37 kW | - | 149 A | - | 110% | 310 x 804 x 290 mm | 52 kg | IP20 | 1.339 - 1.982 W | 3 fasen 200 A gR | 2,3 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-082-01800 | H300-082-01800 | H300-08201800A10100AB103 | 8 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 45 kW | - | 180 A | - | 110% | 310 x 804 x 290 mm | 52 kg | IP20 | 1.638 - 2.025 W | 3 fasen 200 A gR | 2,3 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-092-02160 | H300-092-02160 | H300-09202160A10100AN103 | 9 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 55 kW | - | 216 A | - | 110% | 310 x 1.108 x 290 mm | 66,5 kg | IP20 | 2.028 - 2.596 W | 3 fasen 250 A gR | 2 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-092-02660 | H300-092-02660 | H300-09202660A10100AN103 | 9 | 3 fasen 200-240 VAC | 3 fasen 200-240 VAC | - | 75 kW | - | 266 A | - | 110% | 310 x 1.108 x 290 mm | 66,5 kg | IP20 | 2.034 - 2.822 W | 3 fasen 315 A gR | 2 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-034-00034 | H300-034-00034 | H300-03400034A10100AB103 | 3 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 1,1 kW | - | 3,4 A | - | 110% | 83 x 382 x 200 mm | 4 kg | IP20 | 76 - 141 W | 3 fasen 10 A gG | 74 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-034-00045 | H300-034-00045 | H300-03400045A10100AB103 | 3 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 1,5 kW | - | 3,4 A | - | 110% | 83 x 382 x 200 mm | 4 kg | IP20 | 84 - 160 W | 3 fasen 10 A gG | 74 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-034-00062 | H300-034-00062 | H300-03400062A10100AB103 | 3 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 2,2 kW | - | 6,2 A | - | 110% | 83 x 382 x 200 mm | 4 kg | IP20 | 99 - 167 W | 3 fasen 10 A gG | 74 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-034-00077 | H300-034-00077 | H300-03400077A10100AB103 | 3 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 3,0 kW | - | 7,7 A | - | 110% | 83 x 382 x 200 mm | 4 kg | IP20 | 108 - 153 W | 3 fasen 20 A gG | 74 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-034-00104 | H300-034-00104 | H300-03400104A10100AB103 | 3 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 4,0 kW | - | 10,4 A | - | 110% | 83 x 382 x 200 mm | 4,5 kg | IP20 | 138 - 197 W | 3 fasen 20 A gG | 50 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-034-00123 | H300-034-00123 | H300-03400123A10100AB103 | 3 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 5,5 kW | - | 12,3 A | - | 110% | 83 x 382 x 200 mm | 4,5 kg | IP20 | 155 - 209 W | 3 fasen 20 A gG | 50 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-044-00185 | H300-044-00185 | H300-04400185A10100AB103 | 4 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 7,5 kW | - | 18,5 A | - | 110% | 125 x 391 x 200 mm | 6,5 kg | IP20 | 214 - 325 W | 3 fasen 25 A gG | 37 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-044-00240 | H300-044-00240 | H300-04400240A10100AB103 | 4 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 11,0 kW | - | 24,0 A | - | 110% | 125 x 391 x 200 mm | 6,5 kg | IP20 | 269 - 329 W | 3 fasen 32 A gG | 37 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-054-00300 | H300-054-00300 | H300-05400300A10100AB103 | 5 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 15 kW | - | 30 A | - | 110% | 143 x 391 x 200 mm | 7,4 kg | IP20 | 295 - 359 W | 3 fasen 40 A gG | 40 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-064-00380 | H300-064-00380 | H300-06400380A10100AB103 | 6 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 18,5 kW | - | 38 A | - | 110% | 210 x 391 x 227 mm | 14 kg | IP20 | 378 - 652 W | 3 fasen 63 A gG | 20 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-064-00480 | H300-064-00480 | H300-06400480A10100AB103 | 6 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 22 kW | - | 48 A | - | 110% | 210 x 391 x 227 mm | 14 kg | IP20 | 469 - 657 W | 3 fasen 63 A gG | 20 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-064-00630 | H300-064-00630 | H300-06400630A10100AB103 | 6 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 30 kW | - | 63 A | - | 110% | 210 x 391 x 227 mm | 14 kg | IP20 | 616 - 659 W | 3 fasen 63 A gG | 20 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-074-00790 | H300-074-00790 | H300-07400790A10100AB103 | 7 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 37 kW | - | 79 A | - | 110% | 270 x 557 x 280 mm | 28 kg | IP20 | 745 - 1.242 W | 3 fasen 100 A gG | 7,5 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
| H300-074-00940 | H300-074-00940 | H300-07400940A10100AB103 | 7 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 45 kW | - | 94 A | - | 110% | 270 x 557 x 280 mm | 28 kg | IP20 | 896 - 1.266 W | 3 fasen 100 A gG | 7,5 Ohm | 3 | 1 | 1 | JA | Modbus RTU / BACnet MSTP | JA | JA |
