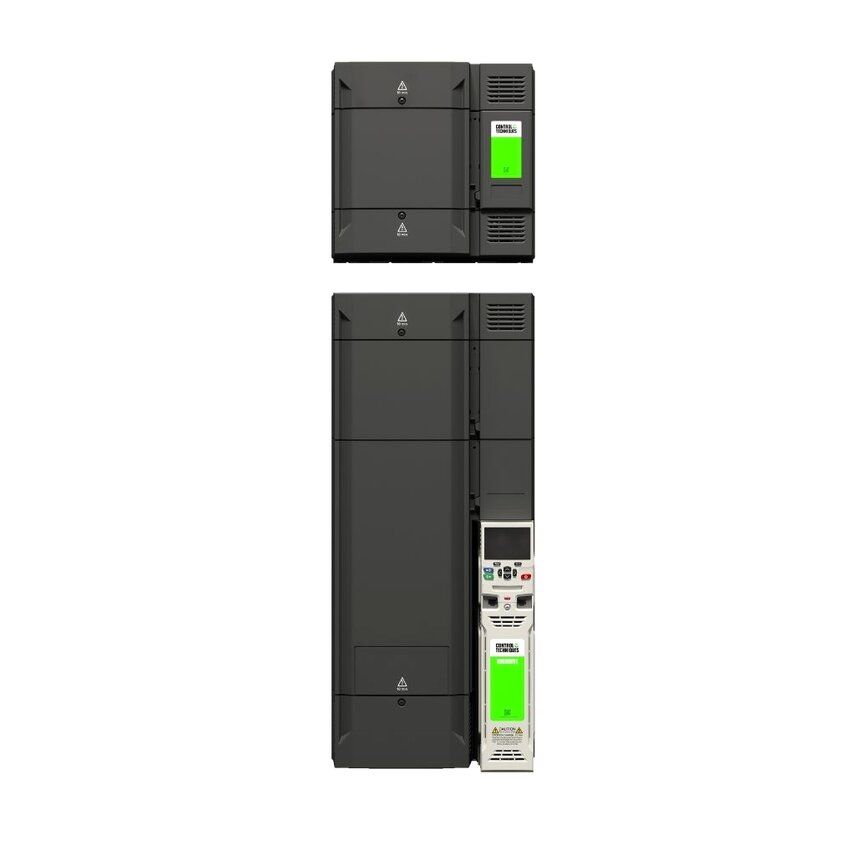

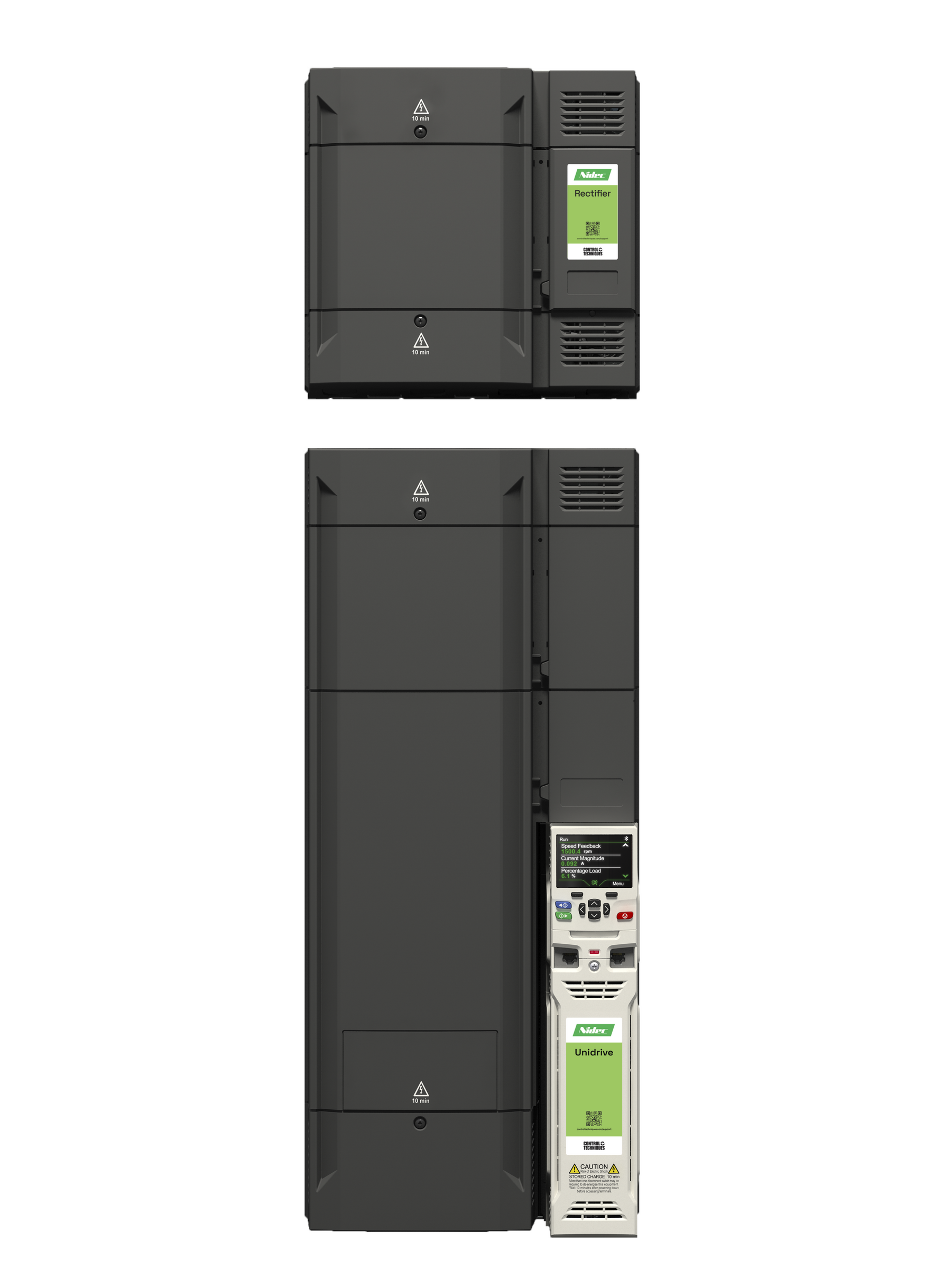

M000 modulaire frequentieregelaar - Control Techniques

M000 modulaire frequentieregelaar - Control Techniques
{%bestandOrigineleNaam%}

Productbeschrijving

Door meerdere vermogensmodules te koppelen kan een frequentieregelaar worden geconfigureerd voor motoren van meer dan 2 MW of kan een 12-puls regelaar worden samengesteld.

Afhankelijk van de toepassing kan een M600, M700, M701, M702, F300, F600 of H300 Control unit van Control Techniques worden geplaatst.

keyboard_double_arrow_down Meer productbeschrijving

Productvideo

Download onze brochure

Download onze brochure Unidrive M High Power Modular Drive brochure
Download de brochure
Downloads
Brochures & Catalogi arrow_right Handleidingen & Datasheets arrow_right Engineering Documentatie & Files arrow_right Application Notes arrow_right EMC Datasheets arrow_right 2D/3D Tekeningen arrow_right EPLAN arrow_right PC Tools arrow_right Certificaten en keurmerken arrow_right

Specificaties

Specificaties
Life Cycle Active
Range Modular Drives
Vermogen 45 - 2.660 kW
Stroom @ 40°C 104 - 4.820 A
Spanning 230, 400, 575, 690 V
Maximum uitgangsfrequentie 550 Hz
IP20 beschermingsgraad check
Conformal Coating check
EMC filter (EN61800-3) check
Communicatie en HMI
LCD display check
Programmeren en diagnose via PC check
Vraag direct een offerte aan play_arrow
M000 modulaire frequentieregelaar - Control Techniques - Unidrive M000 & Frame 12 videos

Unidrive M000 & Frame 12 videos

500 kW High Power AC Drive

Meer video's zijn beschikbaar op het Nidec Drives Youtube kanaal.

Diagnostic TOOL

Diagnostic TOOL is een eenvoudig te gebruiken App met storingsinformatie en mogelijke oplossingen. In de App zijn ook alle aansluitschema's voor hoofd- en stuurstroom opgenomen.

Diagnostic TOOL

M000 modulaire frequentieregelaar - Control Techniques - Diagnostic Tool (rechts)
M000 modulaire frequentieregelaar - Control Techniques - Contentblok 5 jaar garantie (foto links)

Standaard 5 jaar fabrieksgarantie

5 jaar garantie is de standaard op alle regelaars en vele opties bij Nidec Drives!
Wij zijn de eerste aandrijfspecialist die standaard 5 jaar garantie biedt op zoveel verschillende regelaars! Waarom zou je voor garantie betalen als je het bij Nidec Drives krijgt. #WhyPay.
5 jaar garantie zonder registratie en extra kosten. Geen gedoe, alleen zorgeloos aandrijven.





M000 modulaire frequentieregelaar - Control Techniques opties
Gelijkrichter frame 10 - 400 V

Gelijkrichter frame 10 - 400 V

RECT-10404520A gelijkrichter 452 A
Gelijkrichter frame 10 - 690 V

Gelijkrichter frame 10 - 690 V

RECT-10602480A gelijkrichter 248 A
Gelijkrichter frame 11 - 400 V

Gelijkrichter frame 11 - 400 V

RECT-11406840A gelijkrichter 684 A
Gelijkrichter frame 11 - 690 V

Gelijkrichter frame 11 - 690 V

RECT-11604060A gelijkrichter 406 A
INL 401

INL 401

Ingangssmoorspoel 230 / 400 V
INL 402

INL 402

Ingangssmoorspoel 230 / 400 V
INL 403

INL 403

Ingangssmoorspoel 230 / 400 V
INL 601

INL 601

Ingangssmoorspoel 575 / 690 V
INL 602

INL 602

Ingangssmoorspoel 575 / 690 V
INL 603

INL 603

Ingangssmoorspoel 575 / 690 V
OTL 401

OTL 401

Uitgangssmoorspoel 230 / 400 V
OTL 402

OTL 402

Uitgangssmoorspoel 230 / 400 V
OTL 403

OTL 403

Uitgangssmoorspoel 230 / 400 V
OTL 404

OTL 404

Uitgangssmoorspoel 230 / 400 V
OTL 405

OTL 405

Uitgangssmoorspoel 230 / 400 V
OTL 407

OTL 407

Uitgangssmoorspoel 230 / 400 V
OTL 601

OTL 601

Uitgangssmoorspoel 575 / 690 V
OTL 602

OTL 602

Uitgangssmoorspoel 575 / 690 V
OTL 603

OTL 603

Uitgangssmoorspoel 575 / 690 V
OTL 604

OTL 604

Uitgangssmoorspoel 575 / 690 V
OTL 605

OTL 605

Uitgangssmoorspoel 575 / 690 V
OTL 607

OTL 607

Uitgangssmoorspoel 575 / 690 V
Unidrive M600 standaard bedieningsunit

Unidrive M600 standaard bedieningsunit

Bedieningsunit inclusief display voor een enkele M000 powermodule
Unidrive M600 master bedieningsunit

Unidrive M600 master bedieningsunit

Bedieningsunit inclusief display voor parallelle M000 powermodules
Unidrive M700 standaard bedieningsunit

Unidrive M700 standaard bedieningsunit

Bedieningsunit inclusief display voor een enkele M000 powermodule
Unidrive M700 master bedieningsunit

Unidrive M700 master bedieningsunit

Bedieningsunit inclusief display voor parallelle M000 powermodules
Unidrive M701 standaard bedieningsunit

Unidrive M701 standaard bedieningsunit

Bedieningsunit inclusief display voor een enkele M000 powermodule
Unidrive M701 master bedieningsunit

Unidrive M701 master bedieningsunit

Bedieningsunit inclusief display voor parallelle M000 powermodules
Unidrive M702 standaard bedieningsunit

Unidrive M702 standaard bedieningsunit

Bedieningsunit inclusief display voor een enkele M000 powermodule
Unidrive M702 master bedieningsunit

Unidrive M702 master bedieningsunit

Bedieningsunit inclusief display voor parallelle M000 powermodules
Powerdrive F300 standaard bedieningsunit

Powerdrive F300 standaard bedieningsunit

Bedieningsunit inclusief display voor een enkele M000 powermodule
Powerdrive F300 master bedieningsunit

Powerdrive F300 master bedieningsunit

Bedieningsunit inclusief display voor parallelle M000 powermodules
Follower module

Follower module

Follower voor koppelen van parallelle M000 powermodules
Artikel
Type
Artikelnummer
Frame
Voedingsspanning
Motorspanning (V)
Vermogen Heavy Duty
Vermogen Normal Duty
Nominaalstroom Heavy Duty
Nominaalstroom Normal Duty
Piekstroom Heavy Duty
Piekstroom Normal Duty
Afmetingen (b x h x d)
Gewicht
Beschermingsgraad
Warmteverliezen @ 40°C (min-max)
Zekeringen (IEC)
Minimale remweerstandswaarde
M000-092-01760AU
M000-092-01760AU M000-09201760AU0100AB100 9A 3 fasen 200-240 VAC 3 fasen 200 - 240 V 45 kW 55 kW 176 A 216 A 150% 110% 310 x 1.108 x 290 mm 66,5 kg IP20 1.580 - 2.596 W 3 fasen 250 A gR 2 Ohm
M000-092-01760DU
M000-092-01760DU M000-09201760DU0100AB100 9E 3 fasen 200-240 VAC 3 fasen 200-240 VAC 45 kW 55 kW 176 A 216 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 1.488 - 2.458 W 3 fasen 250 A gR 1,4 Ohm
M000-092-02190AU
M000-092-02190AU M000-09202190AU0100AB100 9A 3 fasen 200-240 VAC 3 fasen 200 - 240 V 55 kW 75 kW 219 A 266 A 150% 110% 310 x 1.069 x 290 mm 66,5 kg IP20 1.821 - 2.822 W 3 fasen 315 A gR 2 Ohm
M000-092-02190DU
M000-092-02190DU M000-09202190DU0100AB100 9E 3 fasen 200-240 VAC 3 fasen 200-240 VAC 55 kW 75 kW 219 A 266 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 1.802 - 2.625 W 3 fasen 315 A gR 1,4 Ohm
M000-094-02000AU
M000-094-02000AU M000-09402000AU0100AB100 9A 3 fasen 380-480 VAC 3 fasen 380-480 VAC 90 kW 110 kW 200 A 221 A 150% 110% 310 x 1.069 x 290 mm 66,5 kg IP20 2.132 - 3.075 W 3 fasen 315 A gR 3,6 Ohm
M000-094-02000DU
M000-094-02000DU M000-09402000DU0100AB100 9E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 90 kW 110 kW 200 A 221 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.014 - 2.917 W 3 fasen 315 A gR 2,6 Ohm
M000-094-02240AU
M000-094-02240AU M000-09402240AU0100AB100 9A 3 fasen 380-480 VAC 3 fasen 380-480 VAC 110 kW 132 kW 224 A 266 A 150% 110% 310 x 1.069 x 290 mm 66,5 kg IP20 2.424 - 3.191 W 3 fasen 315 A gR 3,6 Ohm
M000-094-02240DU
M000-094-02240DU M000-09402240DU0100AB100 9E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 110 kW 132 kW 224 A 266 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.400 - 2.998 W 3 fasen 315 A gR 2,6 Ohm
M000-095-01040AU
M000-095-01040AU M000-09501040AU0100AB100 9A 3 fasen 500-575 VAC 3 fasen 500-575 VAC 75 kW 90 kW 104 A 125 A 150% 110% 310 x 1.069 x 290 mm 66,5 kg IP20 1.372 - 2.859 W 3 fasen 150 A gR 5,1 Ohm
M000-095-01040DU
M000-095-01040DU M000-09501040DU0100AB100 9E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 75 kW 90 kW 104 A 125 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 1.290 - 2.831 W 3 fasen 150 A gR 3,3 Ohm
M000-095-01310AU
M000-095-01310AU M000-09501310AU0100AB100 9A 3 fasen 500-575 VAC 3 fasen 500-575 VAC 90 kW 110 kW 131 A 150 A 150% 110% 310 x 1.069 x 290 mm 66,5 kg IP20 1.752 - 2.859 W 3 fasen 200 A gR 5,1 Ohm
M000-095-01310DU
M000-095-01310DU M000-09501310DU0100AB100 9E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 90 kW 110 kW 131 A 150 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 1.630 - 2.831 W 3 fasen 200 A gR 3,3 Ohm
M000-096-01040AU
M000-096-01040AU M000-09601040AU0100AB100 9A 3 fasen 500-690 VAC 3 fasen 500-690 VAC 90 kW 110 kW 104 A 125 A 150% 110% 310 x 1.069 x 290 mm 66,5 kg IP20 1.513 - 3.465 W 3 fasen 150 A gR 6,5 Ohm
M000-096-01040DU
M000-096-01040DU M000-09601040DU0100AB100 9E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 90 kW 110 kW 104 A 125 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 1.409 - 3.434 W 3 fasen 150 A gR 4,2 Ohm
M000-096-01310AU
M000-096-01310AU M000-09601310AU0100AB100 9A 3 fasen 500-690 VAC 3 fasen 500-690 VAC 110 kW 132 kW 131 A 150 A 150% 110% 310 x 1.069 x 290 mm 66,5 kg IP20 1.931 - 3.474 W 3 fasen 200 A gR 6,5 Ohm
M000-096-01310DU
M000-096-01310DU M000-09601310DU0100AB100 9E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 110 kW 132 kW 131 A 150 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 1.769 - 3.443 W 3 fasen 200 A gR 4,2 Ohm
M000-102-02830DU
M000-102-02830DU M000-10202830DU0100AB100 10E 3 fasen 200-240 VAC 3 fasen 200-240 VAC 75 kW 90 kW 283 A 325 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.068 - 3.123 W 3 fasen 400 A gR 1,7 Ohm
M000-102-02830EU
M000-102-02830EU M000-10202830EU0100AB100 10E 3 fasen 200-240 VAC 3 fasen 200-240 VAC 75 kW 90 kW 283 A 325 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.068 - 3.123 W 3 fasen 400 A gR 1,7 Ohm
M000-102-03000DU
M000-102-03000DU M000-10203000DU0100AB100 10E 3 fasen 200-240 VAC 3 fasen 200-240 VAC 90 kW 110 kW 300 A 360 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.213 - 3.230 W 3 fasen 450 A gR 1,7 Ohm
M000-102-03000EU
M000-102-03000EU M000-10203000EU0100AB100 10E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 90 kW 110 kW 300 A 360 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.213 - 3.230 W 3 fasen 450 A gR 1,7 Ohm
M000-104-02700DU
M000-104-02700DU M000-10402700DU0100AB100 10E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 132 kW 160 kW 270 A 320 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.604 - 4.148 W 3 fasen 400 A gR 3,1 Ohm
M000-104-02700EU
M000-104-02700EU M000-10402700EU0100AB100 10E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 132 kW 160 kW 270 A 320 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.604 - 4.148 W 3 fasen 400 A gR 3,1 Ohm
M000-104-03200DU
M000-104-03200DU M000-10403200DU0100AB100 10E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 160 kW 200 kW 320 A 361 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 3.166 - 4.226 W 3 fasen 450 A gR 3,1 Ohm
M000-104-03200EU
M000-104-03200EU M000-10403200EU0100AB100 10E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 160 kW 200 kW 320 A 361 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 3.166 - 4.226 W 3 fasen 450 A gR 3,1 Ohm
M000-105-01520DU
M000-105-01520DU M000-10501520DU0100AB100 10E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 110 kW 132 kW 152 A 200 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 1.917 - 3.137 W 3 fasen 250 A gR 3,3 Ohm
M000-105-01520EU
M000-105-01520EU M000-10501520EU0100AB100 10E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 110 kW 132 kW 152 A 200 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 1.917 - 3.137 W 3 fasen 250 A gR 3,3 Ohm
M000-105-01900DU
M000-105-01900DU M000-10501900DU0100AB100 10E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 132 kW 150 kW 190 A 200 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.213 - 3.209 W 3 fasen 250 A gR 3,3 Ohm
M000-105-01900EU
M000-105-01900EU M000-10501900EU0100AB100 10E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 132 kW 150 kW 190 A 200 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.213 - 3.209 W 3 fasen 250 A gR 3,3 Ohm
M000-106-01500DU
M000-106-01500DU M000-10601500DU0100AB100 10E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 132 kW 160 kW 150 A 172 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.042 - 3.472 W 3 fasen 225 A gR 4,2 Ohm
M000-106-01500EU
M000-106-01500EU M000-10601500EU0100AB100 10E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 132 kW 160 kW 150 A 172 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.042 - 3.472 W 3 fasen 225 A gR 4,2 Ohm
M000-106-01780DU
M000-106-01780DU M000-10601780DU0100AB100 10E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 160 kW 185 kW 178 A 197 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.305 - 3.993 W 3 fasen 250 A gR 3,8 Ohm
M000-106-01780EU
M000-106-01780EU M000-10601780EU0100AB100 10E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 160 kW 185 kW 178 A 197 A 150% 110% 310 x 1.069 x 290 mm 46 kg IP20 2.305 - 3.993 W 3 fasen 250 A gR 3,8 Ohm
M000-114-03770DU
M000-114-03770DU M000-11403770DU0100AB100 11E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 200 kW 225 kW 377 A 437 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.553 - 4.708 W 3 fasen 500 A gR 1,83 Ohm
M000-114-03770EU
M000-114-03770EU M000-11403770EU0100AB100 11E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 185 kW 225 kW 377 A 437 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.553 - 4.708 W 3 fasen 500 A gR 1,83 Ohm
M000-114-04170DU
M000-114-04170DU M000-11404170DU0100AB100 11E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 225 kW 250 kW 417 A 487 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.907 - 4.843 W 3 fasen 500 A gR 1,2 Ohm
M000-114-04170EU
M000-114-04170EU M000-11404170EU0100AB100 11E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 225 kW 250 kW 417 A 487 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.907 - 4.843 W 3 fasen 500 A gR 1,2 Ohm
M000-114-04640DU
M000-114-04640DU M000-11404640DU0100AB100 11E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 250 kW 280 kW 464 A 507 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.907 - 4.962 W 3 fasen 630 A gR 1,2 Ohm
M000-114-04640EU
M000-114-04640EU M000-11404640EU0100AB100 11E 3 fasen 380-480 VAC 3 fasen 380-480 VAC 250 kW 280 kW 464 A 507 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.907 - 4.962 W 3 fasen 630 A gR 1,2 Ohm
M000-115-02000DU
M000-115-02000DU M000-11502000DU0100AB100 11E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 150 kW 185 kW 200 A 248 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 2.706 - 3.999 W 3 fasen 400 A gR 1,83 Ohm
M000-115-02000EU
M000-115-02000EU M000-11502000EU0100AB100 11E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 150 kW 185 kW 200 A 248 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 2.706 - 3.999 W 3 fasen 400 A gR 1,83 Ohm
M000-115-02540DU
M000-115-02540DU M000-11502540DU0100AB100 11E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 185 kW 225 kW 254 A 288 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.438 - 4.296 W 3 fasen 400 A gR 1,83 Ohm
M000-115-02540EU
M000-115-02540EU M000-11502540EU0100AB100 11E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 185 kW 225 kW 254 A 288 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.438 - 4.296 W 3 fasen 400 A gR 1,83 Ohm
M000-115-02850DU
M000-115-02850DU M000-11502850DU0100AB100 11E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 225 kW 250 kW 285 A 315 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.438 - 4.439 W 3 fasen 400 A gR 1,83 Ohm
M000-115-02850EU
M000-115-02850EU M000-11502850EU0100AB100 11E 3 fasen 500-575 VAC 3 fasen 500-575 VAC 225 kW 250 kW 285 A 315 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.438 - 4.439 W 3 fasen 400 A gR 1,83 Ohm
M000-116-02100DU
M000-116-02100DU M000-11602100DU0100AB100 11E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 185 kW 200 kW 210 A 225 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.034 - 4.497 W 3 fasen 400 A gR 2,2 Ohm
M000-116-02100EU
M000-116-02100EU M000-11602100EU0100AB100 11E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 185 kW 200 kW 210 A 225 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.034 - 4.497 W 3 fasen 400 A gR 2,2 Ohm
M000-116-02380DU
M000-116-02380DU M000-11602380DU0100AB100 11E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 200 kW 250 kW 238 A 275 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.470 - 4.640 W 3 fasen 400 A gR 2,2 Ohm
M000-116-02380EU
M000-116-02380EU M000-11602380EU0100AB100 11E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 200 kW 250 kW 238 A 275 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.470 - 4.640 W 3 fasen 400 A gR 2,2 Ohm
M000-116-02630DU
M000-116-02630DU M000-11602630DU0100AB100 11E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 250 kW 280 kW 263 A 305 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.814 - 4.684 W 3 fasen 400 A gR 2,2 Ohm
M000-116-02630EU
M000-116-02630EU M000-11602630EU0100AB100 11E 3 fasen 500-690 VAC 3 fasen 500-690 VAC 250 kW 280 kW 263 A 305 A 150% 110% 310 x 1.242 x 313 mm 63 kg IP20 3.814 - 4.684 W 3 fasen 400 A gR 2,2 Ohm
