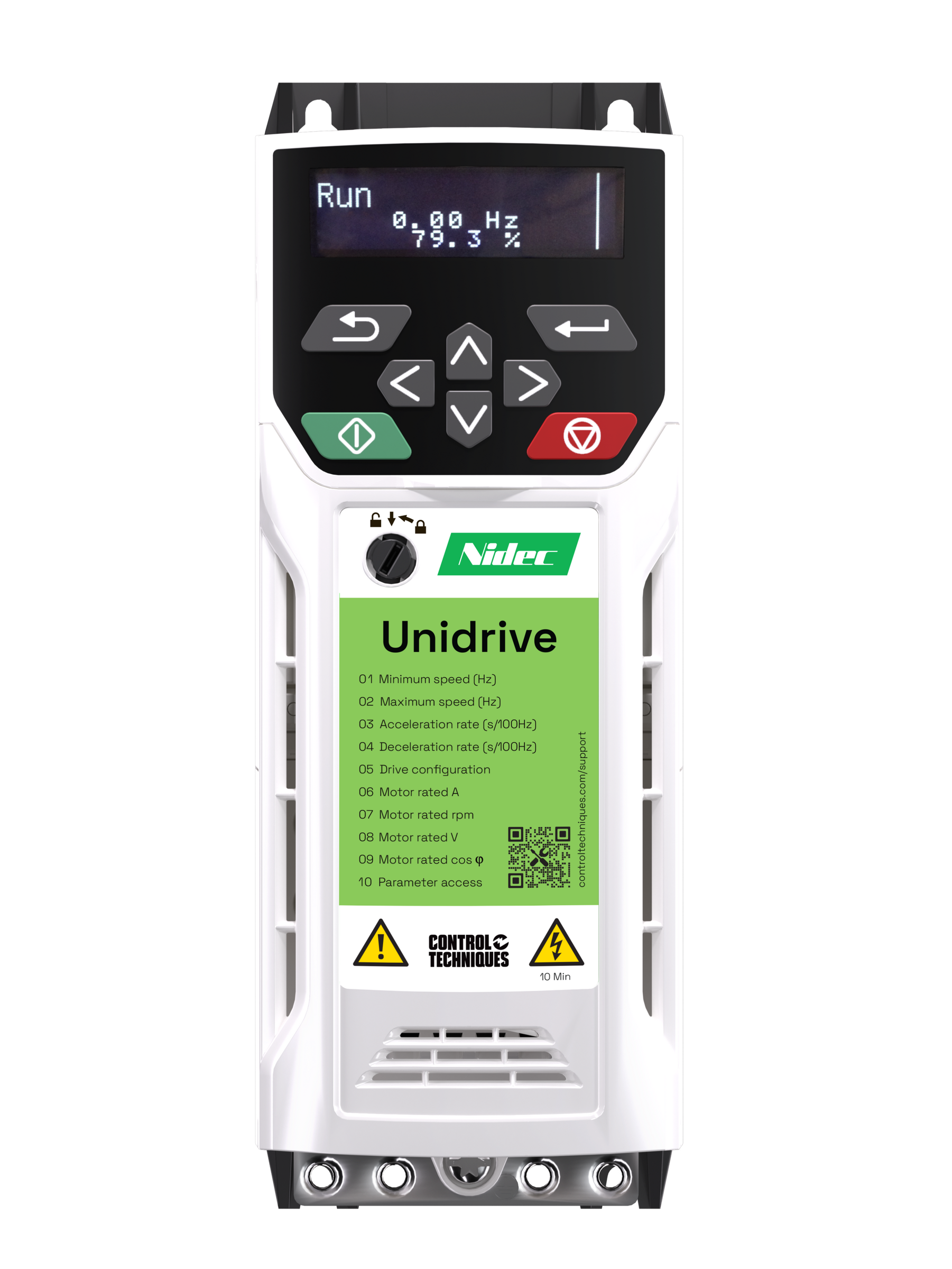

Unidrive M400 frequentieregelaar - Control Techniques

Unidrive M400 frequentieregelaar - Control Techniques
Unidrive M400 frequentieregelaar - Control Techniques
Unidrive M400 frequentieregelaar - Control Techniques
Unidrive M400 frequentieregelaar - Control Techniques
Unidrive M400 frequentieregelaar - Control Techniques
Productvideo

Download onze brochure

Download de brochure
Downloads
Brochures & Catalogi Handleidingen & Datasheets Markten & Toepassingen Engineering Documentatie & Files Application Notes EMC Datasheets 2D/3D Tekeningen EPLAN Firmware PC Tools Certificaten
Productbeschrijving

De Unidrive M400 verzorgt maximale machine performance in open loop vector of sensorless motor control (RFC-A), gecombineerd met machineveiligheid door de beschikbaarheid van Safe Torque Off ingangen. Kenmerken:

  • Flexibele integratie door middel van vele beschikbare veldbussen
  • Meertalig LCD tekstdisplay voor snel programmeren en diagnose stellen
  • Logicablokken, PID, Motorpot
  • Meer en flexibelere I/O onboard dan de Unidrive M100-M300
  • Thermistor ingang
  • Dubbele STO (Safe Torque Off)
  • PLC onboard (CoDeSys)
  • Interne oscilloscoop voor diagnose en inregelen
  • SD kaart optie voor het opslaan en kopiëren van parameters en/of PLC programma's
  • 24 V backup optie
  • RS485 / Modbus RTU optie

Video
Trainingsvideo's zijn beschikbaar op het Control Techniques YouTube kanaal:

Voor de Unidrive M400 zijn de volgende Apps beschikbaar:

Diagnostic Tool
Diagnostic Tool is een eenvoudig te gebruiken App met storingsinformatie en mogelijke oplossingen. In de App zijn ook alle aansluitschema's voor hoofd- en stuurstroom opgenomen.


Energy Savings Estimator
Met de Energy Savings Estimator bereken je snel en gemakkelijk energiebesparingen en terugverdientijden voor diverse applicaties wanneer er een Contol Techniques frequentieregelaar wordt toegepast, mogelijk in combinatie met een Leroy-Somer IMfinity® motor of met de extreem efficiënte Dyneo® Permanent Magneetmotor.

Specificaties
Specificaties
Status product Actief
Range High Performance Drives
Vermogen (kW) 0,25 - 132 kW
Stroom @ 40°C (A) 1,7 - 266 A
Heavy Duty piekstroom (RFC) 180%
Heavy Duty piekstroom (Open Loop) 150%
Normal Duty piekstroom 110%
Spanning 110, 230, 400, 575, 690 V
Maximum uitgangsfrequentie 550 Hz
Schakelfrequentie 0,67, 1, 2, 3, 4, 6, 8, 12, 16 kHz
IP20 beschermingsgraad
Conformal Coating
Remchopper
EMC filter (EN61800-3)
Control Mode
Open Loop Vector Control
Open Loop V/Hz Mode fixed
Open Loop V/Hz Mode kwadratisch
RFC-A Open Loop Rotor Flux Control voor a-synchrone motoren
I/O
+10 V uitgang (voor potmeter)
+24 V uitgang
Analoge ingang (V-mA) 1
Analoge ingang (V) / Digitale ingang 1
Analoge uitgang (V-mA) / Digitale uitgang 2
Digitale ingang 2
Digitale ingang / PTC of PT sensor ingang 1
Digitale ingang / Fr ingang / Encoder AB ingang 2
Digitale ingang / Digitale uitgang / Fr uitgang / PWM uitgang 1
Digitale ingang / Digitale uitgang 1
Relais 1
Machine veiligheid
2 x Safe Torque Off (STO) ingang
Communicatie en HMI
Modbus RTU Optioneel met AI-485 adapter
LCD display
Programmeren en diagnose via PC
Onboard intelligentie
PLC
Real-time clock Optioneel met RTC Keypad
Onboard oscilloscoop
Functionaliteit
24 V back up Optioneel met AI-Backup adapter
Standby mode
Stilstandsverwarming
Hydrofoor (CodeSys) pompregeling
Intelligent Pump Control Lite
Remlogica
Opties en adapters
SI-Optieslots 1
AI-Adapterslots 1
CI-Adapterslots 1
Vraag direct een offerte aan
Unidrive M400 frequentieregelaar - Control Techniques opties


AI-485 Adapter

Modbus RTU / RS485 Adapter


AI-485 24 V Adapter

Modbus RTU Adapter met 24 V backup


AI-Backup Adapter

24 V backup en SD kaart slot


AI-Smart Adapter

24 V backup en SD kaart slot inclusief 4 GB SD kaart


CI-485 Adapter

Modbus RTU Adapter


SI-CANOpen

Veldbus optiemodule


SI-DeviceNet

Veldbus optiemodule


SI-Interbus 500 kBd

Veldbus optiemodule


SI-Interbus 2 MBd

Veldbus optiemodule


SI-EtherCAT

Veldbus optiemodule


SI-Ethernet

Veldbus optiemodule


SI-Profibus

Veldbus optiemodule


SI-Profinet RT

Veldbus optiemodule


SI-I/O

I/O optiemodule


CI-Keypad

Voor Unidrive M400


Remote Keypad IP66

Voor de Commander C, Unidrive M200-M702, Powerdrive F300 en Commander ID300


Remote Keypad RTC

Voor Commander C, Commander ID300, Unidrive M200-M702, Elevator Drive E300 en Digitax HD


eSMART04-MCh040

Programmeerbaar touchscreen 4,3 inch


eSMART07-MCh070

Programmeerbaar touchscreen 7 inch


USB 71

Communicatiekabel voor diverse softwarepakketten


Potentiometer

10K Ohm, 1 Watt


Knop en schaal t.b.v. potentiometer

Knop en schaal t.b.v. potentiometer


Ventilator vervangingskit frame 1

Voor Commander C200-C300 en Unidrive M100-M400


Ventilator vervangingskit frame 2

Voor Commander C200-C300 en Unidrive M100-M400


Ventilator vervangingskit frame 3

Voor Commander C200-C300 en Unidrive M100-M400


Ventilator vervangingskit frame 4

Voor Commander C200-C300 en Unidrive M100-M400


Hijsbeugel frame 9A

Voor C200, C300, Unidrive M200-M702, F300, F600 en E300


Afdichtingstule enkel frame 7

Voor C200, C300, M200-M702, F300, F600 en E300


Afdichtingstule enkel frame 8

Voor C200, C300, M200-M702, F300, F600 en E300


Afdichtingstule dubbel frame 8

Voor C200, C300, M200-M702, F300, F600 en E300


Afdichtingstule dubbel frame 9A/E, 10E en 11E

Voor C200, C300, M200-M702, F300, F600 en E300


Montagebox C200, C300 en M100-M400 frame 1

UL / NEMA 1 kit


Montagebox C200, C300 en M100-M400 frame 2

UL / NEMA 1 kit


Montagebox C200, C300 en M100-M400 frame 3

UL / NEMA 1 kit


Montagebox C200, C300 en M100-M400 frame 4

UL / NEMA 1 kit


Montagebox C200, C300, M200-M702, F300 en F600 frame 5

UL / NEMA 1 kit


Montagebox C200, C300, M200-M702, F300 en F600 frame 6

UL / NEMA 1 kit


Montagebox C200, C300, M200-M702, F300 en F600 frame 7

UL / NEMA 1 kit


Montagebox C200, C300, M200-M702, F300 en F600 frame 8

UL / NEMA 1 kit


Montagebox C200, C300, M200-M702, F300 en F600 frame 9 en 10

UL / NEMA 1 kit


DC-Bus parallelling kit C200, C300, M200-M702, F300 en F600 frame 5

Koppelen DC-tussenkring


DC-Bus parallelling kit C200, C300, M200-M702, F300 en F600 frame 6

Koppelen DC-tussenkring


DC-Bus parallelling kit C200, C300, M200-M702, F300 en F600 frame 6 naar frame 3, 4 (niet C200, C300 en M200) of 5

Koppelen DC-tussenkring


Through Panel Mounting Kit C200, C300, M200-M702, F300 en F600 frame 5

Doorbouwkit


Through Panel Mounting Kit C200, C300, M200-M702, F300 en F600 frame 6

Doorbouwkit


Through Panel Mounting Kit C200, C300, M200-M702, F300 en F600 frame 7

Doorbouwkit


Through Panel Mounting Kit C200, C300, M200-M702, F300 en F600 frame 8

Doorbouwkit


Through Panel Mounting Kit C200, C300, M200-M702, F300 en F600 frame 9A

Doorbouwkit


Tile Mounting Kit C200, C300, M200-M702, F300 en F600 Frame 5

Haakse montagebeugel


Retrofitbeugels M100-M400 frame 3

Optionele beugels bij vervanging Commander SK of Unidrive SP


Retrofitbeugels M100-M400 frame 4

Optionele beugels bij vervanging Commander SK of Unidrive SP


Retrofitbeugels C200, C300, M200-M702, F300, F600 en E300 frame 5

Optionele beugels bij vervanging Commander SK of Unidrive SP


Retrofitbeugels C200, C300, M200-M702, F300, F600 en E300 frame 6

Optionele beugels bij vervanging Commander SK of Unidrive SP


Retrofitbeugels C200, C300, M200-M702, F300, F600 en E300 frame 7

Optionele beugels bij vervanging Commander SK of Unidrive SP


Retrofitbeugels C200, C300, M200-M702, F300, F600 en E300 frame 8

Optionele beugels bij vervanging Commander SK of Unidrive SP


Retrofitbeugels C200, C300, M200-M702, F300 en F600 frame 9E en 10E

Optionele beugels bij vervanging Commander SK of Unidrive SP


Remweerstand 37,5 Ohm - 100 W

1299-0003-01 / intern M600-M702, F300 en F600 frame 4, C200, C300, M200-M702, F300 en F600 frame 5


Remweerstand DBR 20 Ohm - 100 W

1220-2201 / extern


Remweerstand DBR 40 Ohm - 100 W

1220-2401 / extern


Remweerstand DBR 50 Ohm - 100 W

1220-2501 / extern


Remweerstand DBR 68 Ohm - 100 W

1220-2681 / extern


Remweerstand DBR 80 Ohm - 100 W

1220-2801 / extern


Remweerstand DBR 100 Ohm - 100 W

1220-3101 / extern


Remweerstand DBR 135 Ohm - 100 W

1220-3131 / extern


Remweerstand DBR 270 Ohm - 100 W

1220-3271 / extern


Montagebeugel V1

Haakse montagebeugel voor DBR weerstand


Montagebeugel V2

Haakse montagebeugel voor DBR weerstand inclusief connector


Montagebeugel Commander C en Unidrive M frame 1

Onderbouw montagebeugel voor DBR weerstand op Commander C en Unidrive M frame 1


Montagebeugel Commander C en Unidrive M frame 2

Onderbouw montagebeugel voor DBR weerstand op Commander C en Unidrive M frame 2


Montagebeugel Commander C en Unidrive M frame 3

Onderbouw montagebeugel voor DBR weerstand op Commander C en Unidrive M frame 3


Montagebeugel Commander C en Unidrive M frame 4

Onderbouw montagebeugel voor DBR weerstand op Commander C en Unidrive M frame 4


Remweerstand DBR2 20 Ohm - 300 W

1220-0003020 / extern


Remweerstand DBR2 50 Ohm - 300 W

1220-0003050 / extern


Remweerstand DBR2 68 Ohm - 300 W

1220-0003068 / extern


Remweerstand DBR2 80 Ohm - 300 W

1220-0003080 / extern


Remweerstand DBR2 100 Ohm - 300 W

1220-0003100 / extern


Remweerstand DBR2 135 Ohm - 300 W

1220-0003135 / extern


Remweerstand DBR2 270 Ohm - 300 W

1220-0003270 / extern


Remweerstand DBR2 20 Ohm - 500 W

1220-0005020 / extern


Remweerstand DBR2 50 Ohm - 500 W

1220-0005050 / extern


Remweerstand DBR2 68 Ohm - 500 W

1220-0005068 / extern


Remweerstand DBR2 80 Ohm - 500 W

1220-0005080 / extern


Remweerstand DBR2 100 Ohm - 500 W

1220-0005100 / extern


Remweerstand DBR2 270 Ohm - 500 W

1220-0005270 / extern


Remweerstand DBR3 20 Ohm - 1000 W

1220-0010020 / extern


Remweerstand DBR3 40 Ohm - 1000 W

1220-0010040 / extern


Remweerstand DBR3 50 Ohm - 1000 W

1220-0010050 / extern


Remweerstand DBR3 80 Ohm - 1000 W

1220-0010080 / extern


Remweerstand DBR3 100 Ohm - 1000 W

1220-0010100 / extern


Remweerstand DBR3 20 Ohm - 1500 W

1220-0015020 / extern


Remweerstand DBR3 40 Ohm - 1500 W

1220-0015040 / extern


Remweerstand DBR3 50 Ohm - 1500 W

1220-0015050 / extern


Remweerstand DBR3 100 Ohm - 1500 W

1220-0015100 / extern


Remweerstand DBR3 20 Ohm - 2000 W

1220-0020020 / extern


Remweerstand DBR3 40 Ohm - 2000 W

1220-0020040 / extern


Remweerstand DBR3 50 Ohm - 2000 W

1220-0020050 / extern


Remweerstand DBR3 100 Ohm - 2000 W

1220-0020100 / extern


Remweerstand DBR3 9 Ohm - 3000 W

1220-0030009 / extern


Remweerstand DBR3 20 Ohm - 3000 W

1220-0030020 / extern


Remweerstand DBR3 40 Ohm - 3000 W

1220-0030040 / extern


Remweerstand DBR3 50 Ohm - 3000 W

1220-0030050 / extern


Remweerstand DBR3 9 Ohm - 4500 W

1220-0045009 / extern


Remweerstand DBR3 20 Ohm - 4500 W

1220-0045020 / extern


Remweerstand DBR3 40 Ohm - 4500 W

1220-0045040 / extern


Remweerstand DBR3 9 Ohm - 6000 W

1220-006009 / extern


Remweerstand DBR3 20 Ohm - 6000 W

1220-006020 / extern


Remweerstand DBR3 40 Ohm - 6000 W

1220-006040 / extern


Remweerstand DBRFV - 1

Externe draadgewonden weerstand met geforceerde ventilatie


Remweerstand DBRFV - 1,5

Externe draadgewonden weerstand met geforceerde ventilatie


Remweerstand DBRFV - 2

Externe draadgewonden weerstand met geforceerde ventilatie


Remweerstand DBRFV - 3

Externe draadgewonden weerstand met geforceerde ventilatie


Remweerstand DBRFV - 4,5

Externe draadgewonden weerstand met geforceerde ventilatie


Remweerstand DBRMD 1.06 4,2 kW

Externe plaatweerstand


Remweerstand DBRMD 1.08 5,6 kW

Externe plaatweerstand


Remweerstand DBRMD 1.10 7,0 kW

Externe plaatweerstand


Remweerstand DBRMD 1.12 8,4 kW

Externe plaatweerstand


Remweerstand DBRMD 1.14 9,8 kW

Externe plaatweerstand


Remweerstand DBRMD 1.16 11,2 kW

Externe plaatweerstand


Remweerstand DBRMD 1.18 12,6 kW

Externe plaatweerstand


Remweerstand DBRMD 1.20 14 kW

Externe plaatweerstand


Remweerstand DBRMD 1.22 15 kW

Externe plaatweerstand


Remweerstand DBRMD 1.24 17 kW

Externe plaatweerstand


Remweerstand DBRMD 1.26 18 kW

Externe plaatweerstand


Remweerstand DBRMD 1.28 20 kW

Externe plaatweerstand


Remweerstand DBRMD 1.30 21 kW

Externe plaatweerstand


Remweerstand DBRMD 2.20 22 kW

Externe plaatweerstand


Remweerstand DBRMD 2.22 24 kW

Externe plaatweerstand


Remweerstand DBRMD 2.24 26 kW

Externe plaatweerstand


Remweerstand DBRMD 2.26 29 kW

Externe plaatweerstand


Remweerstand DBRMD 2.28 31 kW

Externe plaatweerstand


Remweerstand DBRMD 2.30 33 kW

Externe plaatweerstand


3CTS400-002,5

Sinusfilter 2,5 A


3CTS400-004

Sinusfilter 4 A


3CTS400-007

Sinusfilter 7 A


3CTS400-010

Sinusfilter 10 A


3CTS400-013

Sinusfilter 13 A


3CTS400-016

Sinusfilter 16 A


3CTS400-025

Sinusfilter 25 A


3CTS400-035

Sinusfilter 35 A


3CTS400-040

Sinusfilter 40 A


3CTS400-050

Sinusfilter 50 A


3CTS400-063

Sinusfilter 63 A


3CTS400-080

Sinusfilter 80 A


3CTS400-100

Sinusfilter 100 A


3CTS400-125

Sinusfilter 125 A


3CTS400-150

Sinusfilter 150 A


3CTS400-180

Sinusfilter 180 A


3CTS400-250

Sinusfilter 250 A


3CTS400-002,5 IG

Sinusfilter 2,5 A in IP20 behuizing


3CTS400-004 IG

Sinusfilter 4 A in IP20 behuizing


3CTS400-007 IG

Sinusfilter 7 A in IP20 behuizing


3CTS400-010 IG

Sinusfilter 10 A in IP20 behuizing


3CTS400-013 IG

Sinusfilter 13 A in IP20 behuizing


3CTS400-016 IG

Sinusfilter 16 A in IP20 behuizing


3CTS400-025 IG

Sinusfilter 25 A in IP20 behuizing


3CTS400-035 IG

Sinusfilter 35 A in IP20 behuizing


3CTS400-002,5 LVD

Low Voltage Drop Sinusfilter 2,5 A


3CTS400-004 LVD

Low Voltage Drop Sinusfilter 4 A


3CTS400-007 LVD

Low Voltage Drop Sinusfilter 7 A


3CTS400-010 LVD

Low Voltage Drop Sinusfilter 10 A


3CTS400-013 LVD

Low Voltage Drop Sinusfilter 13 A


3CTS400-016 LVD

Low Voltage Drop Sinusfilter 16 A


3CTS400-025 LVD

Low Voltage Drop Sinusfilter 25 A


3CTS400-035 LVD

Low Voltage Drop Sinusfilter 35 A


3CTS400-043 LVD

Low Voltage Drop Sinusfilter 43 A


3CTSAP400-002,5.060

Allpolig sinusfilter 2,5 A


3CTSAP400-004.060

Allpolig sinusfilter 4 A


3CTSAP400-007.060

Allpolig sinusfilter 7 A


3CTSAP400-010.060

Allpolig sinusfilter 10 A


3CTSAP400-013.060

Allpolig sinusfilter 13 A


3CTSAP400-016.060

Allpolig sinusfilter 16 A


3CTSAP400-025.060

Allpolig sinusfilter 25 A


3CTSAP400-035.060

Allpolig sinusfilter 35 A


3CTSAP400-002,5.120

Allpolig sinusfilter 2,5 A


3CTSAP400-004.120

Allpolig sinusfilter 4 A


3CTSAP400-007.120

Allpolig sinusfilter 7 A


3CTSAP400-010.120

Allpolig sinusfilter 10 A


3CTSAP400-013.120

Allpolig sinusfilter 13 A


3CTSAP400-016.120

Allpolig sinusfilter 16 A


3CTSAP400-025.120

Allpolig sinusfilter 25 A


3CTSAP400-035.120

Allpolig sinusfilter 35 A


3CTSAP400-008.060 ULVD

Ultra Low Voltage Drop Allpolig sinusfilter 8 A


3CTSAP400-016.060 ULVD

Ultra Low Voltage Drop Allpolig sinusfilter 16 A


3CTSAP400-025.060 ULVD

Ultra Low Voltage Drop Allpolig sinusfilter 25 A


3CTSAP400-043.060 ULVD

Ultra Low Voltage Drop Allpolig sinusfilter 43 A


KD 0,05/15,1A/1mH

Netsmoorspoel 15,1 A - 1,0 mH - 1f - 230 V


KD 0,05/26,2A/0,5mH

Netsmoorspoel 26,2 A - 0,5 mH - 1f - 230 V


KD 0,05/6,5A/2,25mH

Netsmoorspoel 6,5 A - 2,25 mH - 1f - 230 V


INL 2006

Netsmoorspoel 4,3 A - 1,96 mH - 3f - 230 V


INL 2007

Netsmoorspoel, 7,5 A - 1,12 mH - 3f - 230 V


INL 2001

Netsmoorspoel, 13 A - 0,79 mH - 3f - 230 V


INL 2002

Netsmoorspoel, 20,6 A - 0,48 mH - 3f - 230 V


INL 2003

Netsmoorspoel, 26,8 A - 0,32 mH - 3f - 230 V


INL 2008

Netsmoorspoel, 32 A - 0,26 mH - 3f - 230 V


INL 2004

Netsmoorspoel, 48,8 A - 0,17 mH - 3f - 230 V


INL 2005

Netsmoorspoel, 56,6 A - 0,15 mH - 3f - 230 V


INL 2009

Netsmoorspoel, 67 A - 0,13 mH - 3f - 230 V


INL 2010

Netsmoorspoel, 88 A - 0,10 mH - 3f - 230 V


INL 2011

Netsmoorspoel, 105 A - 0,08 mH - 3f - 230 V


INL 2012

Netsmoorspoel, 137 A - 0,06 mH - 3f - 230 V


INL 2013

Netsmoorspoel, 166 A - 0,05 mH - 3f - 230 V


INL 4009

Netsmoorspoel, 2,4 A - 6,10 mH - 3f - 400 V


INL 4010

Netsmoorspoel, 3,5 A - 5,10 mH - 3f - 400 V


INL 4001

Netsmoorspoel, 6,6 A - 2,94 mH - 3f - 400 V


INL 4002

Netsmoorspoel, 9,1 A - 1,62 mH - 3f - 400 V


INL 4011

Netsmoorspoel, 13 A - 1,12 mH - 3f - 400 V


INL 4003

Netsmoorspoel, 15,8 A - 1,05 mH - 3f - 400 V


INL 4004

Netsmoorspoel, 0,79 A - 18,7 mH - 3f - 400 V


INL 4012

Netsmoorspoel, 21 A - 0,71 mH - 3f - 400 V


INL 4005

Netsmoorspoel, 24,3 A - 0,61 mH - 3f - 400 V


INL 4013

Netsmoorspoel, 32 A - 0,48 mH - 3f - 400 V


INL 4006

Netsmoorspoel, 36,4 A - 0,40 mH - 3f - 400 V


INL 4007

Netsmoorspoel, 46,2 A - 0,32 mH - 3f - 400 V


INL 4008

Netsmoorspoel, 60,6 A - 0,24 mH - 3f - 400 V


INL 4014

Netsmoorspoel, 74 A - 0,20 mH - 3f - 400 V


INL 4015

Netsmoorspoel, 88 A - 0,17 mH - 3f - 400 V


INL 4016

Netsmoorspoel, 105 A - 0,14 mH - 3f - 400 V


INL 4017

Netsmoorspoel, 155 A - 0,09 mH - 3f - 400 V


INL 4018

Netsmoorspoel, 177 A - 0,08 mH - 3f - 400 V


KDD 0,2/M/600V/5A/4,4mH

Motorlijnsmoorspoel


KDD 0,3/M/600V/11A/2mH

Motorlijnsmoorspoel


KDD 1,0/M/600V/20A/1,1mH

Motorlijnsmoorspoel


KDD 1,5/M/600V/25A/0,88mH

Motorlijnsmoorspoel


KDD 3,5/M/600V/40A/0,55mH

Motorlijnsmoorspoel


KDD 4,2/M/600V/46A/0,48mH

Motorlijnsmoorspoel


KDD 7,5/M/600V/60A/0,37mH

Motorlijnsmoorspoel


KDD 12,5/M/600V/74A/0,3mH

Motorlijnsmoorspoel


EMC-filter C200-C300 en M100-M400 frame 1 - 1~110/230 V

4200-1000


EMC-filter C200-C300 en M100-M400 frame 1 - 1~230 V Low Leakage

4200-1001


EMC-filter C200-C300 en M100-M400 frame 2 - 1~230 V

4200-2001


EMC-filter C200-C300 en M100-M400 frame 2 - 3~400 V

4200-2005


EMC-filter C200-C300 en M100-M400 frame 2 - 1~110 V

4200-2000


EMC-filter C200-C300 en M100-M400 frame 2 - 3~230 V

4200-2003


EMC-filter C200-C300 en M100-M400 frame 2 - 1~230 V Low Leakage

4200-2002


EMC-filter C200-C300 en M100-M400 frame 2 - 3~400 V Low Leakage

4200-2006


EMC-filter C200-C300 en M100-M400 frame 3 - 1~230 V

4200-3000


EMC-filter C200-C300 en M100-M400 frame 3 - 3~400 V

4200-3008


EMC-filter C200-C300 en M100-M400 frame 3 - 3~230 V

4200-3004


EMC-filter C200-C300 en M100-M400 frame 3 - 1~230 V Low Leakage

4200-3001


EMC-filter C200-C300 en M100-M400 frame 3 - 3~400 V Low Leakage

4200-3009


EMC-filter C200-C300 en M100-M400 frame 4 - 1~230 V

4200-4000


EMC-filter C200-C300 en M100-M400 frame 4 - 3~400 V

4200-4004


EMC-filter C200-C300 en M100-M400 frame 4 - 3~230 V

4200-4002


EMC-filter C200-C300 en M100-M400 frame 4 - 1~230 V Low Leakage

4200-4001


EMC-filter C200-C300 en M100-M400 frame 4 - 3~400 V Low Leakage

4200-4005


EMC-filter C200-C300, M200-M702, F300, F600 en E300 frame 5 - 3~400 V

4200-0402


EMC-filter C200-C300, M200-M702, F300, F600 en E300 frame 5 - 3~230 V

4200-0312


EMC-filter C200-C300, M200-M702, F300, F600 en E300 frame 6 - 3~400 V

4200-4800


EMC-filter C200-C300, M200-M702, F300, F600 en E300 frame 6 - 3~230 V

4200-2300


EMC-filter C200-C300, M200-M702, F300, F600 en E300 frame 7 - 3~230/400 V

4200-1132


EMC-filter C200-C300, M200-M702, F300, F600 en E300 frame 8 - 3~230/400 V

4200-1972


EMC-filter C200-C300, M200-M702, F300, F600 en E300 frame 9A - 3~230/400 V

4200-0299


EMC-filter M600-M702, F300, F600 en E300 frame 9E + 10E - 3~230/400 V

4200-4460


EMC-filter M600-M702, F300, F600 en E300 frame 9E en 10 - 3~400 V

4200-4460


EMC-filter M200-M702, F300, F600 en E300 frame 11E - 3~575/690 V

4200-0690


EMC-filter M200-M702, F300, F600 en E300 frame 5 - 3~575 V

4200-0122


EMC-filter M200-M702, F300, F600 en E300 frame 6 - 3~575 V

4200-3690


EMC-filter M200-M702, F300, F600 en E300 frame 7 - 3~575/690 V

4200-0672


EMC-filter M200-M702, F300, F600 en E300 frame 8 - 3~575/690 V

4200-1662


EMC-filter M200-M702, F300, F600 en E300 frame 9A - 3~575/690 V

4200-1660


EMC-filter M600-M702, F300, F600 en E300 frame 9E + 10E - 3~575/690 V

4200-2210
ArtikelTypeArtikelnummerFrameVoedingsspanningMotorspanning Vermogen Heavy DutyNominaalstroom Heavy DutyPiekstroom Heavy DutyAfmetingen (b x h x d)GewichtBeschermingsgraadWarmteverliezen @ 40°C (min-max)Zekeringen (IEC)Minimale remweerstandswaardeSI-SlotsAI-slotsCI-slotsSafe Torque Off ingang(en)On board PLCVermogen Normal DutyNominaalstroom Normal DutyPiekstroom Normal Duty
M400-011-00017M400-011-00017M400-01100017A10100AB10011 fase 100-120 VAC3 fasen 200-240 VAC0,25 kW1,7 A150%75 x 160 x 130 mm0,75 kgIP2023 - 35 W1 fase 10 A gG130 Ohm1112JA
M400-011-00024M400-011-00024M400-01100024A10100AB10011 fase 100-120 VAC3 fasen 200-240 VAC0,37 kW2,4 A150%75 x 160 x 130 mm0,75 kgIP2027 - 44 W1 fase 16 A gG130 Ohm1112JA
M400-021-00042M400-021-00042M400-02100042A10100AB10021 fase 100-120 VAC3 fasen 200-240 VAC0,75 kW4,2 A150%75 x 205 x 150 mm1,0 kgIP2039 - 55 W1 fase 20 A gG68 Ohm1112JA
M400-021-00056M400-021-00056M400-02100056A10100AB10021 fase 100-120 VAC3 fasen 200-240 VAC1,1 kW5,6 A150%75 x 205 x 150 mm1,0 kgIP2051 - 73 W1 fase 25 A gG68 Ohm1112JA
M400-012-00017M400-012-00017M400-01200017A10100AB10011 fase 200-240 VAC3 fasen 200-240 VAC0,25 kW1,7 A150%75 x 160 x 130 mm0,75 kgIP2021 - 33 W1 fase 6 A gG130 Ohm1112JA
M400-012-00024M400-012-00024M400-01200024A10100AB10011 fase 200-240 VAC3 fasen 200-240 VAC0,37 kW2,4 A150%75 x 160 x 130 mm0,75 kgIP2024 - 41 W1 fase 6 A gG130 Ohm1112JA
M400-012-00033M400-012-00033M400-01200033A10100AB10011 fase 200-240 VAC3 fasen 200-240 VAC0,55 kW3,3 A150%75 x 160 x 130 mm0,75 kgIP2031 - 53 W1 fase 10 A gG130 Ohm1112JA
M400-012-00042M400-012-00042M400-01200042A10100AB10011 fase 200-240 VAC3 fasen 200-240 VAC0,75 kW4,2 A150%75 x 160 x 130 mm0,75 kgIP2038 - 65 W1 fase 16 A gG130 Ohm1112JA
M400-022-00024M400-022-00024M400-02200024A10100AB10021 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC0,37 kW2,4 A150%75 x 205 x 150 mm1,0 kgIP2025 - 33 W1 fase 6 A gG / 3 fasen 6 A gG68 Ohm1112JA
M400-022-00033M400-022-00033M400-02200033A10100AB10021 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC0,55 kW3,3 A150%75 x 205 x 150 mm1,0 kgIP2032 - 44 W1 fase 10 A gG / 3 fasen 10 A gG68 Ohm1112JA
M400-022-00042M400-022-00042M400-02200042A10100AB10021 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC0,75 kW4,2 A150%75 x 205 x 150 mm1,0 kgIP2039 - 55 W1 fase 16 A gG / 3 fasen 10 A gG68 Ohm1112JA
M400-022-00056M400-022-00056M400-02200056A10100AB10021 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC1,1 kW5,6 A150%75 x 205 x 150 mm1,0 kgIP2046 - 69 W1 fase 20 A gG / 3 fasen 16 A gG68 Ohm1112JA
M400-022-00075M400-022-00075M400-02200075A10100AB10021 / 3 fase(n) 200-240 VAC3 fasen 200 - 240 V1,5 kW7,5 A150%75 x 205 x 150 mm1,0 kgIP2062 - 87 W1 fase 20 A gG / 3 fasen 16 A gG68 Ohm1112JA
M400-032-00100M400-032-00100M400-03200100A10100AB10031 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC2,2 kW10,0 A150%90 x 226 x 160 mm1,5 kgIP2085 - 117 W1 fase 25 A gG / 3 fasen 20 A gG45 Ohm1112JA
M400-042-00133M400-042-00133M400-04200133A10100AB10041 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC3,0 kW13,3 A150%115 x 277 x 175 mm3,13 kgIP20101 - 160 W1 fase 25 A gG / 3 fasen 20 A gG22 Ohm1112JA
M400-042-00176M400-042-00176M400-04200176A10100AB10043 fasen 200-240 VAC3 fasen 200-240 VAC4,0 kW17,6 A150%115 x 277 x 175 mm3,13 kgIP20149 - 220 W1 fase 25 A gG / 3 fasen 25 A gG22 Ohm1112JA
M400-052-00250M400-052-00250M400-05200250A10100AB10053 fasen 200-240 VAC3 fasen 200-240 VAC5,5 kW7,5 kW25 A30 A150%110%143 x 391 x 200 mm7,4 kgIP20236 - 356 W3 fasen 40 A gG19 Ohm1112JA
M400-062-00330M400-062-00330M400-06200330A10100AB10063 fasen 200-240 VAC3 fasen 200-240 VAC7,5 kW11 kW33 A50 A150%110%210 x 391 x 227 mm14 kgIP20264 - 490 W3 fasen 63 A gG10 Ohm1112JA
M400-062-00440M400-062-00440M400-06200440A10100AB10063 fasen 200-240 VAC3 fasen 200-240 VAC11 kW15 kW44 A58 A150%110%210 x 391 x 227 mm14 kgIP20350 - 528 W3 fasen 63 A gG10 Ohm1112JA
M400-072-00610M400-072-00610M400-07200610A10100AB10073 fasen 200-240 VAC3 fasen 200-240 VAC15 kW18,5 kW61 A75 A150%110%270 x 557 x 280 mm28 kgIP20433 - 894 W3 fasen 80 A gG4,5 Ohm1112JA
M400-072-00750M400-072-00750M400-07200750A10100AB10073 fasen 200-240 VAC3 fasen 200-240 VAC18,5 kW22 kW75 A94 A150%110%270 x 557 x 280 mm28 kgIP20529 - 899 W3 fasen 100 A gG4,5 Ohm1112JA
M400-072-00830M400-072-00830M400-07200830A10100AB10073 fasen 200-240 VAC3 fasen 200-240 VAC22 kW30 kW83 A117 A150%110%270 x 557 x 280 mm28 kgIP20589 - 1.004 W3 fasen 125 A gG4,5 Ohm1112JA
M400-082-01160M400-082-01160M400-08201160A10100AB10083 fasen 200-240 VAC3 fasen 200-240 VAC30 kW37 kW116 A149 A150%110%310 x 804 x 290 mm52 kgIP201.026 - 1.982 W3 fasen 200 A gG2,3 Ohm1112JA
M400-082-01320M400-082-01320M400-08401320A10100AB10083 fasen 200-240 VAC3 fasen 200-240 VAC37 kW45 kW132 A180 A150%110%310 x 804 x 290 mm52 kgIP201.260 - 2.025 W3 fasen 200 A gG2,3 Ohm1112JA
M400-092-01760M400-092-01760M400-09201760A10100AB10093 fasen 200-240 VAC3 fasen 200-240 VAC45 kW55 kW176 A216 A150%110%310 x 1.108 x 290 mm66,5 kgIP201.580 - 2.596 W3 fasen 250 A gG2 Ohm1112JA
M400-092-02190M400-092-02190M400-09402190A10100AB10093 fasen 200-240 VAC3 fasen 200-240 VAC55 kW75 kW219 A266 A150%110%310 x 1.108 x 290 mm66,5 kgIP201.821 - 2.822 W3 fasen 315 A gG2 Ohm1112JA
M400-024-00013M400-024-00013M400-02400013A10100AB10023 fasen 380-480 VAC3 fasen 380-480 VAC0,37 kW1,3 A150%75 x 205 x 150 mm1,0 kgIP2025 - 60 W3 fasen 6 A gG270 Ohm1112JA
M400-024-00018M400-024-00018M400-02400018A10100AB10023 fasen 380-480 VAC3 fasen 380-480 VAC0,55 kW1,8 A150%75 x 205 x 150 mm1,0 kgIP2029 - 67 W3 fasen 6 A gG270 Ohm1112JA
M400-024-00023M400-024-00023M400-02400023A10100AB10023 fasen 380-480 VAC3 fasen 380-480 VAC0,75 kW2,3 A150%75 x 205 x 150 mm1,0 kgIP2033 - 69 W3 fasen 6 A gG270 Ohm1112JA
M400-024-00032M400-024-00032M400-02400032A10100AB10023 fasen 380-480 VAC3 fasen 380-480 VAC1,1 kW3,2 A150%75 x 205 x 150 mm1,0 kgIP2041 - 71 W3 fasen 6 A gG270 Ohm1112JA
Vorige1
