Wat zijn de voordelen van vloeistofgekoelde industriële motoren?

Deze blog is gericht op de basisprincipes, voordelen en toepassingen van vloeistofgekoelde industriële motoren (ook wel LC of Liquid Cooled genoemd) in vergelijking met standaard luchtgekoelde motoren.

De functie van vloeistofgekoelde industriële motoren

Vloeistofgekoelde motoren voeren warmte efficiënt af via circulerende vloeistof langs de behuizing. Dankzij hun compacte formaat en lage geluidsniveau zijn ze ideaal voor toepassingen met weinig ruimte of geluidsrestricties. In combinatie met frequentieregelaars leveren ze een constant koppel over een breed regelbereik. De nieuwste LC-motoren beschikken over geavanceerde koelsystemen en worden veel gebruikt in sectoren zoals kunststof en rubber, testbanken, industriële koeling, maritieme en nucleaire installaties en hamermolens voor de voedsel- en diervoederindustrie.

Voorkom schade aan je industriële LC motor door PTFE-membraan

Vaak is de grootste uitdaging bij vloeistofgekoelde motoren het onderhoud. Denk dan onder andere aan condensatie. De koelvloeistof, meestal water, circuleert rond de motor en stelt deze bloot aan een enorm temperatuurverschil. Afhankelijk van de omgevingsomstandigheden kan de ontstane condensatie aanzienlijk zijn en de motor beschadigen als deze niet goed wordt behandeld en onderhouden. De oplossing hiervoor zijn aftapgaten en waterdichte ontluchtingspluggen met PTFE-membraan dat lucht en stoom doorlatend is, maar tegelijk ondoordringbaar is voor vloeistoffen (minimaal IP66). Een goed presterend PTFE ademend waterdicht membraan vermindert de onderhoudswerkzaamheden door het condensatieniveau op een tijd- en kosteneffectieve manier te reguleren en zo de uitvaltijd van machines en onderhoudskosten te verlagen.

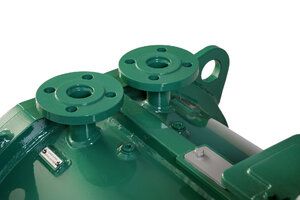

Afbeelding 1: water toe- en afvoer Liquid Cooled Motor

De voordelen van industriële LC motoren

Vloeistofgekoelde industriële motoren worden herkend vanwege hun compacte motorframe vergeleken met luchtgekoelde motoren. In hetzelfde motorframe bieden ze een hoger vermogen. Hun compactheid (besparing tot 25% in volume) zorgt voor een eenvoudigere integratie in een machine of systeem.

Laag geluidsniveau

Bij gebruik van een industriële LC motor zijn weinig externe componenten, zoals ventilatie/ventilatoren, nodig. Dit zorgt voor een verlaging van het geluidsniveau van -10 tot -20 dB (A) vergeleken met het geluidsniveau bij gebruik van luchtgekoelde motoren. Bij gebruik van een vloeistofgekoelde motor is er over het algemeen geen vervuiling die verband houdt met de luchtstroom. Bovendien is er geen impact op de omgevingstemperatuur. De restwarmte van de motor wordt namelijk afgevoerd door de koelcirculatie. Het risico op veroudering en storingen door luchtvervuiling of hoge temperaturen wordt ook aanzienlijk verlaagd.

Optimale energie-efficiëntie

De meeste industriële LC motoren zijn ontworpen voor optimale energie-efficiëntie. Hierdoor voldoen ze standaard aan de IE3 Premium of aan de IE4 Super Premium, afhankelijk van het vermogen. Ze zijn ook perfect geschikt voor gebruik in toepassingen met variabele snelheid wat tot 50% energiebesparing kan opleveren (afhankelijk van de toepassing en bedrijfsomstandigheden). Ook verhoogde productiviteit als gevolg van het verbeteren van het proces en het verminderen van machine-uitvaltijd is een voordeel. Hierdoor is het rendement op de investering extreem hoog.

Integreer gemakkelijk specifieke functies

Sommige industriële LC motoren integreren standaard specifieke functies, zoals een thermische reserve om het nominale koppel over een uitgebreid snelheidsbereik te behouden. Om aan specifieke wensen te voldoen zijn er ook verschillende opties beschikbaar. Enkele voorbeelden zijn: versterkte wikkelisolatie, geïsoleerde lagers of encoders voor toepassingen die een nauwkeurige positionering vereisen. Kortom, vloeistofgekoelde motoren zijn eenvoudig te selecteren en te installeren, bieden veiligheid en betrouwbaarheid, leveren energiebesparingen op en zorgen voor eenvoudige integratie en onderhoud.

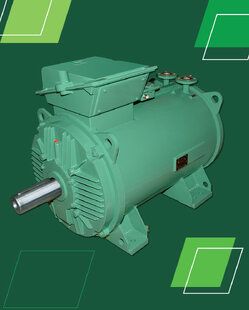

Afbeelding 2 – Industriële LC motor

Kan Nidec Netherlands voorzien in vloeistofgekoelde motoren?

Ja, de Business Unit Nidec Commercial & Industrial (C&I) Platform voorziet in de motoren en motorreductoren van het merk Leroy-Somer. Leroy-Somer biedt industriële LC motoren. Het gaat dan om een vloeistofgekoelde IE3/IE4 inductiemotor op basis van het IMfinity platform.

Video 1: Leroy-Somer – High-tech industrial facilities

Gebruik in combinatie met een frequentieregelaar

Elektromotoren worden vaak gebruikt in combinatie met frequentieregelaars. Met een frequentieregelaar kun je de snelheid van een AC motor regelen door de frequentie van het draaiveld te veranderen. Binnen het pakket van Nidec vullen de motoren van Leroy-Somer en de frequentieregelaars van Control Techniques elkaar mooi aan.
