Productbeschrijving

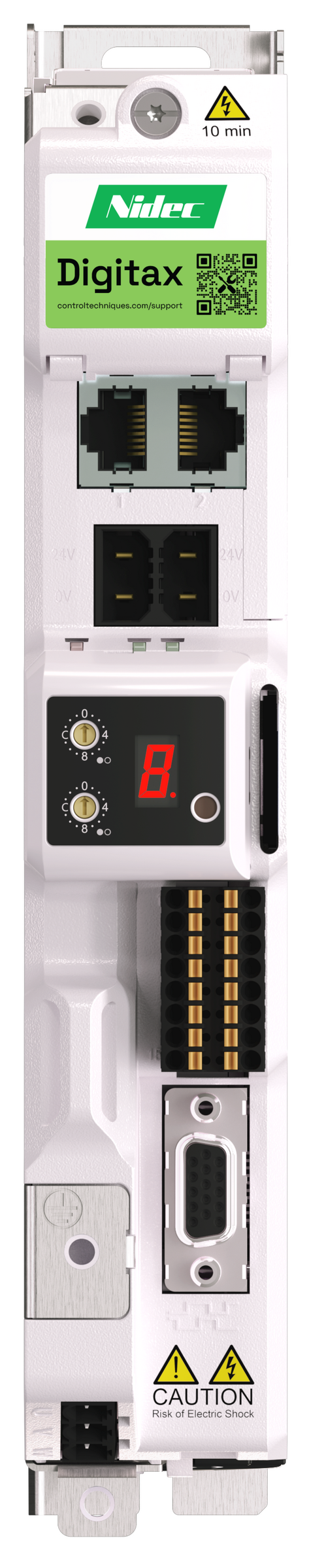

De Digitax HD 750 Ethernet servoregelaar van Control Techniques is een mogelijke vervanger voor de Digitax ST Base, Digitax ST Index, Digitax ST Plus, Digitax ST EZ Motion, Digitax ST EtherCat of M'Ax servoregelaar.

De Digitax HD M750 Ethernet multi-protocol is een zeer compacte servoregelaar met onboard Ethernet, geoptimaliseerd voor hoogdynamische pulse duty toepassingen in combinatie met de Unimotor HD.
De Digitax HD M750 wordt standaard geleverd met display en heeft een dubbele STO (Safe Torque Off) ingang.

Koploper in compactheid en installatie voor één- en meerassige configuraties

3 verschillende frames tot 48 A piekstroom, alle 40 mm breed
Slechts 200 mm kastdiepte nodig
25 servodrives tot 16 A passen in een besturingskast van 1 meter breed
Single cable concept met motor en encoder in één
Ook voor open loop AC inductiemotoren en Active Front End
Van standalone regelaar tot een modulair gekoppeld DC-Bus systeem

Maximale prestaties

300% piekstroom
Zeer hoge koppeldichtheid met Unimotor HD
62.5 μs stroomregeling inclusief 'dead beat' control
250 μs positie- en snelheidsregeling
Notch-filters voor onderdrukken van mechanische resonantie

Multi-Protol Ethernet

TCP/IP
Modbus TCP/IP
EtherNet/IP
Profinet Real Time (Class 1 en conformance class A)
RTMoE (Real Time Motion over Ethernet)

Feedback

De Digitax HD ondersteund de volgende feedback devices / methodes:

Kwadratuur incrementele encoder met of zonder markerpuls
Frequency Direction incrementele encoder met of zonder markerpuls
Forward Reverse incrementele encoder met of zonder markerpuls
Kwadratuur incrementeel met U-V-W commutatiesignalen
Frequency Direction incrementeel met U-V-W commutatiesignalen
Forward Reverse met U-V-W commutatiesignalen
SinCos incrementele encoder met of zonder markerpuls
SinCos met Hiperface comms protocol voor absolute positive
EnDat comms protocol
SinCos met absoluut EnDat comms protocol
Absoluut SSI met gray of binair code
SinCos met SSI comms protocol.
SinCos met U-V-W commutatiesignalen
BiSS comms protocol
Resolver
SinCos incrementele encoder met of zonder markerpuls met een absoluut SinCos kanaal
Uitsluitend U-V-W commutatiesignalen t.b.v open loop permanentmagneet motoren
SinCos met BiSS comms protocol

Flexibel uit te breiden functionaliteit door toepassing van optiemodules

Extra I/O, feedback, PLC/motion en veldbussen
Breedte inclusief optiemodules: 62 mm

Gepattenteerde Ultraflow™ technologie

Aanpasbare warmtehuishouding met gereguleerde warmte uitstoot biedt de mogelijkheid tot compactere montage
Intelligente fanbesturing minimaliseert akoestiek en optimaliseert ventilator levensduur
Gecontroleerde interne luchtstroom beschermt de elektronica van de regelaar
Snelle zorgeloze installatie met slechts een 32 mm ponsgat

Video
Trainingsvideo's zijn beschikbaar op het Control Techniques YouTube kanaal:

Voor de Digitax HD M750 Ethernet multi-protocol is de volgende App beschikbaar:

Diagnostic Tool
Diagnostic Tool is een eenvoudig te gebruiken App met storingsinformatie en mogelijke oplossingen. In de App zijn ook alle aansluitschema's voor hoofd- en stuurstroom opgenomen.

Specificaties

Specificaties
Life Cycle	Active
Range	Servo Drives
Vermogen (kW)	0,37 - 5,5
Stroom @ 40°C (A)	1,1 - 48
Heavy Duty piekstroom (RFC)	300%
Heavy Duty piekstroom (Open Loop)	150%
Spanning	230, 400 V
Maximum uitgangsfrequentie	550 Hz
Schakelfrequentie	2, 3, 4, 6, 8, 12, 16 kHz
Beschermingsgraad	IP20
Conformal Coating
Remchopper
EMC filter (EN61800-3)

Control Mode
Open Loop Vector Control
Open Loop V/Hz Mode fixed
Open Loop V/Hz Mode kwadratisch
RFC-A Open Loop Rotor Flux Control voor a-synchrone motoren
RFC-A Closed Loop Rotor Flux Control voor a-synchrone motoren
RFC-S Open Loop Rotor Flux Control voor permanent magneet motoren
RFC-S Closed Loop Rotor Flux Control voor permanent magneet motoren
Active Front End (AFE)

I/O
+10 V uitgang (voor potmeter)
+24 V uitgang / digitale uitgang	1
Analoge ingang (V-Vdiff)	1
Digitale ingang	2
Digitale uitgang	2
Encoder poort
Gesimuleerde encoder uitgang

Machine veiligheid
2 x Safe Torque Off (STO) ingang

Communicatie en HMI
EtherNet/IP onboard
Ethernet TCP/IP onboard
Modbus TCP/IP onboard
Profinet RT onboard
RTMoE onboard
Display
Programmeren en diagnose via PC
SD kaart poort

Onboard intelligentie
PLC
Real-time clock	Optioneel met RTC Keypad
Digital lock control
Advanced Motion Controller
Onboard oscilloscoop

Functionaliteit
24 V back up onboard
Standby mode
Stilstandsverwarming
Remlogica

Opties en adapters
SI-Optieslots	2 (met mountig kit)
KI-Compact adapterslot	1

Vraag direct een offerte aan

Digitax HD M750 Ethernet multi-protocol servoregelaar - Control Techniques opties

SI-CANOpen

Veldbus optiemodule

SI-DeviceNet

Veldbus optiemodule

SI-Interbus 500 kBd

Veldbus optiemodule

SI-Interbus 2 MBd

Veldbus optiemodule

SI-Profibus

Veldbus optiemodule

SI-EtherCAT

Veldbus optiemodule

SI-Profinet

Veldbus optiemodule

SI-Powerlink

Veldbus optiemodule

SI-I/O

I/O optiemodule

SI-Encoder

Feedback optiemodule

SI-Universal Encoder

Feedback optiemodule

SI-Applications Compact

PLC optiemodule

MCi200

PLC optiemodule

MCi210

PLC optiemodule

PTi210

PLC / Motion optiemodule

MiS250 Safety Module

Safety module voor Digitax HD

Afdichtingstule (kit)

Voor Digitax HD

Connection kit voor externe DC voeding

Voor Digitax HD

Multi-axis Parallelling kit Digitax HD (zonder optiemodules)

Koppelen DC tussenkring, aarde, communicatie en 24 VDC

Multi-axis Parallelling kit Digitax HD (met optiemodules)

Koppelen DC tussenkring, aarde, communicatie en 24 VDC

DC-bus parallelling kit voor Unidrive M frame 3

Koppelen DC-tussenkring van de Digitax HD en een Unidrive M frame 3

DC-bus parallelling kit voor Unidrive M frame 3 (doorbouw)

Koppelen DC-tussenkring van de Digitax HD en een Unidrive M frame 3 (doorbouw)

DC-bus parallelling kit voor Unidrive M frame 6

Koppelen DC-tussenkring van de Digitax HD en een Unidrive M frame 6

DC-bus parallelling kit met Unidrive M frame 6 (doorbouw)

Koppelen DC-tussenkring van de Digitax HD en een Unidrive M frame 6 (doorbouw)

Digitax HD M75X Condensator module (230 VAC voeding)

200 - 370 VDC tussenkring

Digitax HD M75X Condensator module (400 VAC voeding)

360 - 760 VDC tussenkring

EMC-filter Digitax HD frame 1 - 1~230 V

4200-3503

EMC-filter Digitax HD frame 1 - 3~400 V

4200-8744

EMC-filter Digitax HD frame 2 - 1~230 V

4200-5033

EMC-filter Digitax HD frame 2 - 3~400 V

4200-1644

EMC-filter Digitax HD frame 3 - 1~230 V

4200-6034

EMC-filter Digitax HD frame 3 - 3~400 V

4200-5833

EMC-filter Digitax HD Multi-Ax 46 A - 3~400 V

4200-3233

EMC-filter Digitax HD Multi-Ax 60,2 A - 3~400 V

4200-5534

EMC-filter Digitax HD Multi-Ax 82,2 A - 3~400 V

4200-7534

EMC-filter Digitax HD Multi-Ax 109,5 A - 3~400 V

4200-0035

Encoder aansluitkit

Voor Digitax HD

KI-Compact 485 adapter

Modbus RTU / RS485 Adapter

SI-Optiemodule mounting kit

Voor Digitax HD

Ultraflow® Ventilatiekit frame 1

Voor warmte afvoer door de grondplaat

Ultraflow® Ventilatiekit frame 2 en 3

Voor warmte afvoer door de grondplaat

Remweerstand 70 Ohm - 50 W

9500-1049 / intern Digitax HD

Retrofitbeugel Digitax HD - M'Ax

Optionele beugel bij vervanging M'Ax

Retrofitbeugel Digitax HD - Epsilon 202-206

Optionele beugel bij vervanging Epsilon 202-206

Retrofitbeugel Digitax HD - Epsilon 209-216

Optionele beugel bij vervanging Epsilon 209-216

Retrofitbeugel Digitax HD - Digitax ST/SP0

Optionele beugel bij vervanging Digitax ST/SP0

Fan Replacement Kit frame 1 & 2

Ventilator

Fan Replacement Kit frame 3

Ventilator

Netsmoorspoel

Voor Digitax HD

Remweerstand DBR 20 Ohm - 100 W

1220-2201 / extern

Remweerstand DBR 40 Ohm - 100 W

1220-2401 / extern

Remweerstand DBR 80 Ohm - 100 W

1220-2801 / extern

Remote Keypad RTC

Voor Commander C, Commander ID300, Unidrive M200-M702, Elevator Drive E300 en Digitax HD

eSMART04-MCh040

Programmeerbaar touchscreen 4,3 inch

eSMART07M-MCh070

Programmeerbaar touchscreen 7 inch

USB 71

Communicatiekabel voor diverse softwarepakketten

UNIM-15Way

Encoder aansluitprint

Encoder 15 V single ended Interface connector

Encoder aansluitprint

Encoder 24 V single ended Interface connector

Encoder aansluitprint

UDBV 6

CTNet aansluitprint

Connect

PC Software

CTScope

PC Software

Diagnostic Tool

App

Machine Control Studio

PC Software

PLC Controlled Motion (Rockwell en Siemens) geïntegreerd in Connect

PC Software

Virtual Reality Tour

App

Artikel	Type	Artikelnummer	Frame	Voedingsspanning	Motorspanning	Vermogen bij 1 fase voeding	Vermogen bij 3 fasen voeding	Nominaalstroom bij 1 fase voeding	Nominaalstroom bij 3 fasen voeding	Piekstroom	Afmetingen zonder SI-optiemodule mounting kit (b x h x d)	Afmetingen met SI-optiemodule mounting kit (b x h x d)	Gewicht	Beschermingsgraad	Warmteverliezen @ 40°C (min-max)	Zekeringen (IEC)	Minimale remweerstandswaarde	Safe Torque Off ingang(en)	On board PLC	On board communicatie	On board 24 V back up
M750-012-00022	M750-012-00022	M750-01200022A10100AB101	1	1 / 3 fase(n) 200-240 VAC	3 fasen 200-240 VAC	0,18 kW	0,37 kW	1,1 A	2,2 A	300%	40 x 233 x 174 mm	62 x 233 x 174 mm	1,9 kg	IP20	30,2 - 31,6 W	1 fase 8 A gG / 3 fasen 8 A gG	25 Ohm	2	JA	Ethernet / Profinet	Ja
M750-012-00040	M750-012-00040	M750-01200040A10100AB101	1	1 / 3 fase(n) 200-240 VAC	3 fasen 200-240 VAC	0,37 kW	0,75 kW	2,2 A	4,0 A	300%	40 x 233 x 174 mm	62 x 233 x 174 mm	1,9 kg	IP20	37,6 - 40,1 W	1 fase 12 A gG / 3 fasen 12 A gG	25 Ohm	2	JA	Ethernet / Profinet	JA
M750-012-00065	M750-012-00065	M750-01200065A10100AB101	1	1 / 3 fase(n) 200-240 VAC	3 fasen 200-240 VAC	0,75 kW	1,1 kW	3,5 A	6,5 A	300%	40 x 233 x 174 mm	62 x 233 x 174 mm	1,9 kg	IP20	46,6 - 50,5 W	1 fase 16 A gG / 3 fasen 16 A gG	25 Ohm	2	JA	Ethernet / Profinet	JA
M750-022-00090	M750-022-00090	M750-02200090A10100AB101	2	1 / 3 fase(n) 200-240 VAC	3 fasen 200-240 VAC	1,1 kW	2,2 kW	5,6 A	9,0 A	300%	40 x 278 x 174 mm	62 x 278 x 174 mm	2,3 kg	IP20	54,3 x 57,3 W	1 fase 25 A gG / 3 fasen 25 A gG	13 Ohm	2	JA	Ethernet / Profinet	JA
M750-022-00120	M750-022-00120	M750-02200120A10100AB101	2	1 / 3 fase(n) 200-240 VAC	3 fasen 200-240 VAC	1,5 kW	2,2 kW	7,5 A	12,0 A	300%	40 x 278 x 174 mm	62 x 278 x 174 mm	2,3 kg	IP20	66,2 - 70,2 W	1 fase 32 A gG / 3 fasen 32 A gG	13 Ohm	2	JA	Ethernet / Profinet	JA
M750-032-00160	M750-032-00160	M750-03200160A10100AB101	3	1 / 3 fase(n) 200-240 VAC	3 fasen 200-240 VAC	2,2 kW	4,0 kW	10,8 A	16,0 A	300%	40 x 328 x 174 mm	62 x 328 x 174 mm	2,5 kg	IP20	85,2 - 90,6 W	1 fase 32 A gG / 3 fasen 32 A gG	10 Ohm	2	JA	Ethernet / Profinet	JA
M750-014-00015	M750-014-00015	M750-01400015A10100AB101	1	3 fasen 380-480 VAC	3 fasen 380-480 VAC	-	0,37 kW	-	1,5 A	300%	40 x 233 x 174 mm	62 x 233 x 174 mm	1,9 kg	IP20	27,8 - 31,6 W	3 fasen 6 A gG	106 Ohm	2	JA	Ethernet / Profinet	JA
M750-014-00030	M750-014-00030	M750-01400030A10100AB101	1	3 fasen 380-480 VAC	3 fasen 380-480 VAC	-	0,75 kW	-	3,0 A	300%	40 x 233 x 174 mm	62 x 233 x 174 mm	1,9 kg	IP20	34,1 - 41,7 W	3 fasen 8 A gG	106 Ohm	2	JA	Ethernet / Profinet	JA
M750-014-00042	M750-014-00042	M750-01400042A10100AB101	1	3 fasen 380-480 VAC	3 fasen 380-480 VAC	-	1,5 kW	-	4,2 A	300%	40 x 233 x 174 mm	62 x 233 x 174 mm	1,9 kg	IP20	37,2 - 47,9 W	3 fasen 8 A gG	106 Ohm	2	JA	Ethernet / Profinet	JA
M750-024-00060	M750-024-00060	M750-02400060A10100AB101	2	3 fasen 380-480 VAC	3 fasen 380-480 VAC	-	2,2 kW	-	6,0 A	300%	40 x 278 x 174 mm	62 x 278 x 174 mm	2,3 kg	IP20	45,8 - 61,2 W	3 fasen 16 A gG	36 Ohm	2	JA	Ethernet / Profinet	JA
M750-024-00080	M750-024-00080	M750-02400080A10100AB101	2	3 fasen 380-480 VAC	3 fasen 380-480 VAC	-	3,0 kW	-	8,0 A	300%	40 x 278 x 174 mm	62 x 278 x 174 mm	2,3 kg	IP20	54,3 x 74,8 W	3 fasen 16 A gG	36 Ohm	2	JA	Ethernet / Profinet	JA
M750-024-00105	M750-024-00105	M750-02400105A10100AB101	2	3 fasen 380-480 VAC	3 fasen 380-480 VAC	-	4,0 kW	-	10,5 A	300%	40 x 278 x 174 mm	62 x 278 x 174 mm	2,3 kg	IP20	65,0 - 91,9 W	3 fasen 20 A gG	36 Ohm	2	JA	Ethernet / Profinet	JA
M750-034-00135	M750-034-00135	M750-03400135A10100AB101	3	3 fasen 380-480 VAC	3 fasen 380-480 VAC	-	5,5 kW	-	13,5 A	300%	40 x 328 x 174 mm	62 x 328 x 174 mm	2,5 kg	IP20	80,2 - 109,1 W	3 fasen 32 A gG	26 Ohm	2	JA	Ethernet / Profinet	JA
M750-034-00160	M750-034-00160	M750-03400160A10100AB101	3	3 fasen 380-480 VAC	3 fasen 380-480 VAC	-	5,5 kW	-	16,0 A	300%	40 x 328 x 174 mm	62 x 328 x 174 mm	2,5 kg	IP20	87,1 - 121,4 W	3 fasen 32 A gG	26 Ohm	2	JA	Ethernet / Profinet	JA
