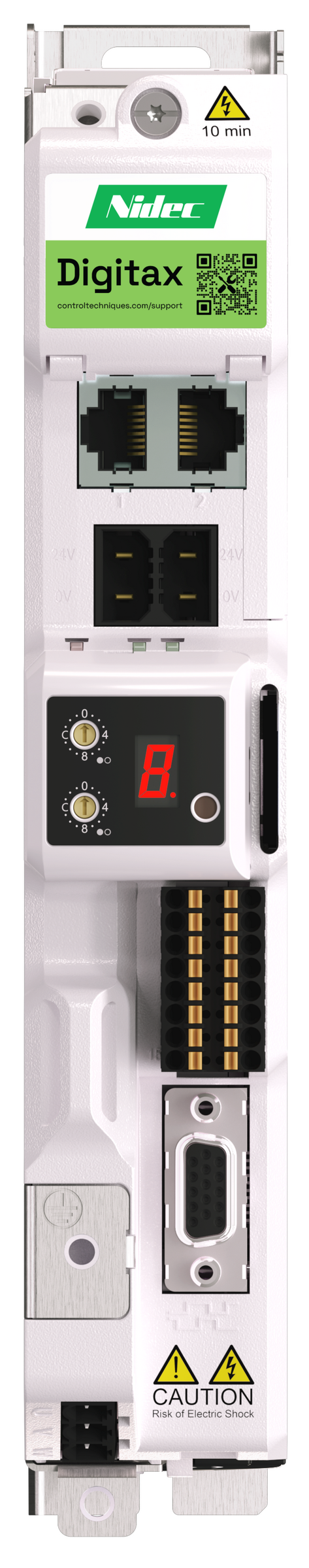

Digitax HD M751 Base servoregelaar - Control Techniques
Productbeschrijving
De Digitax HD 751 Base servoregelaar is een mogelijke vervanger voor de Digitax ST Base, Digitax ST Index, Digitax ST Plus, Digitax ST EZ Motion, Digitax ST EtherCat of M'Ax servoregelaar.
De Digitax HD M751 Base is een zeer compacte servoregelaar, geoptimaliseerd voor hoogdynamische pulse duty toepassingen in combinatie met de Unimotor HD.
De Digitax HD M751 wordt standaard geleverd met SI-Optiemodule mounting kit en is voorzien van een Modbus RTU. Ook is er een dubbele STO (Safe Torque Off) ingang aanwezig.
Fabrieksgarantie
De Digitax HD M751 wordt geleverd met 5 jaar gratis fabrieksgarantie! Vraag naar de voorwaarden.
Koploper in compactheid en installatie voor één- en meerassige configuraties
- 3 verschillende frames tot 48 A piekstroom, alle 40 mm breed (zonder SI-opties)
- Slechts 200 mm kastdiepte nodig
- 25 servodrives tot 16 A passen in een besturingskast van 1 meter breed
- Single cable concept met motor en encoder in één
- Ook voor open loop AC inductiemotoren en Active Front End
- Van standalone regelaar tot een modulair gekoppeld DC-Bus systeem
Maximale prestaties
- 300% piekstroom
- Zeer hoge koppeldichtheid met Unimotor HD
- 62.5 μs stroomregeling inclusief 'dead beat' control
- 250 μs positie- en snelheidsregeling
- Notch-filters voor onderdrukken van mechanische resonantie
Feedback
De Digitax HD ondersteund de volgende feedback devices / methodes:
- Kwadratuur incrementele encoder met of zonder markerpuls
- Frequency Direction incrementele encoder met of zonder markerpuls
- Forward Reverse incrementele encoder met of zonder markerpuls
- Kwadratuur incrementeel met U-V-W commutatiesignalen
- Frequency Direction incrementeel met U-V-W commutatiesignalen
- Forward Reverse met U-V-W commutatiesignalen
- SinCos incrementele encoder met of zonder markerpuls
- SinCos met Hiperface comms protocol voor absolute positive
- EnDat comms protocol
- SinCos met absoluut EnDat comms protocol
- Absoluut SSI met gray of binair code
- SinCos met SSI comms protocol.
- SinCos met U-V-W commutatiesignalen
- BiSS comms protocol
- Resolver
- SinCos incrementele encoder met of zonder markerpuls met een absoluut SinCos kanaal
- Uitsluitend U-V-W commutatiesignalen t.b.v open loop permanentmagneet motoren
- SinCos met BiSS comms protocol
Flexibel uit te breiden functionaliteit door toepassing van optiemodules
- Extra I/O, feedback, PLC/motion en veldbussen
- Breedte inclusief optiemodules: 62 mm
Gepattenteerde Ultraflow™ technologie
- Aanpasbare warmtehuishouding met gereguleerde warmte uitstoot biedt de mogelijkheid tot compactere montage
- Intelligente fanbesturing minimaliseert akoestiek en optimaliseert ventilator levensduur
- Gecontroleerde interne luchtstroom beschermt de elektronica van de regelaar
- Snelle zorgeloze installatie met slechts een 32 mm ponsgat
Video
Video's zijn beschikbaar op het Nidec Drives Youtube kanaal.
Digitax HD video's
Digitax HD Servo Drives (Features & Benefits)
Digitax HD compact brake resistor installation
Digitax HD DC busbar cable connection
Digitax HD KI-Compact Display and KI-Compact 485 adapter
Digitax HD multi-axis kit installation
Digitax HD SI-option mounting kit installation
Digitax HD Servo Series: Extended Overview
Digitax HD Servo Series: Features Overview
Advanced Motion Controller Training Part 1: Introduction and drive commissioning
Advanced Motion Controller Training Part 2: Positioning
Advanced Motion Controller Training Part 3: Gearing and Camming
Diagnostic Tool
De Unidrive M700 is opgenomen in de Diagnostic Tool. Diagnostic Tool is een eenvoudig te gebruiken App met storingsinformatie en mogelijke oplossingen. In de App zijn ook alle aansluitschema's voor hoofd- en stuurstroom opgenomen.
Productvideo
Download onze brochure
Specificaties
| Specificaties | |
|---|---|
| Life Cycle | Active |
| Range | Servo Drives |
| Vermogen (kW) | 0,37 - 5,5 |
| Stroom @ 40°C | 1,1 - 48 |
| Heavy Duty piekstroom (RFC) | 300% |
| Heavy Duty piekstroom (Open Loop) | 150% |
| Spanning | 230, 400 V |
| Maximum uitgangsfrequentie | 550 Hz |
| Schakelfrequentie | 2, 3, 4, 6, 8, 12, 16 kHz |
| Beschermingsgraad | IP20 |
| Conformal Coating | |
| Remchopper | |
| EMC filter (EN61800-3) | |
| Control Mode | |
|---|---|
| Open Loop Vector Control | |
| Open Loop V/Hz Mode fixed | |
| Open Loop V/Hz Mode kwadratisch | |
| RFC-A Open Loop Rotor Flux Control voor a-synchrone motoren | |
| RFC-A Closed Loop Rotor Flux Control voor a-synchrone motoren | |
| RFC-S Open Loop Rotor Flux Control voor permanent magneet motoren | |
| RFC-S Closed Loop Rotor Flux Control voor permanent magneet motoren | |
| Active Front End (AFE) | |
| I/O | |
|---|---|
| +10 V uitgang (voor potmeter) | |
| +24 V uitgang / digitale uitgang | 1 |
| Analoge ingang (V-Vdiff) | 1 |
| Digitale ingang | 2 |
| Digitale uitgang | 2 |
| Encoder poort | |
| Gesimuleerde encoder uitgang | |
| Machine veiligheid | |
|---|---|
| 2 x Safe Torque Off (STO) ingang | |
| Communicatie en HMI | |
|---|---|
| Modbus RTU onboard | |
| Programmeren en diagnose via PC | |
| SD kaart poort | |
| Onboard intelligentie | |
|---|---|
| PLC | |
| Real-time clock | Optioneel met RTC Keypad |
| Digital lock control | |
| Advanced Motion Controller | |
| Onboard oscilloscoop | |
| Functionaliteit | |
|---|---|
| 24 V back up onboard | |
| Standby mode | |
| Stilstandsverwarming | |
| Remlogica | |
Kenmerken:
Digitax HD M751 Base servoregelaar - Control Techniques opties
| Artikel | Type | Artikel | Frame | Voedingsspanning | Motorspanning | Vermogen bij 1 fase voeding | Vermogen bij 3 fasen voeding | Nominaalstroom bij 1 fase voeding | Nominaalstroom bij 3 fasen voeding | Piekstroom | Afmetingen met SI-optiemodule mounting kit (b x h x d) | Gewicht | Beschermingsgraad | Warmteverliezen @ 40°C (min-max) | Zekeringen (IEC) | Minimale remweerstandswaarde | SI-Slots | Safe Torque Off ingang(en) | On board PLC | On board 24 V back up |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M751-012-00022 | M751-012-00022 | M751-01200022A10100AB110 | 1 | 1 / 3 fase(n) 200-240 VAC | 3 fasen 200-240 VAC | 0,18 kW | 0,37 kW | 1,1 A | 2,2 A | 300% | 62 x 233 x 174 mm | 1,9 kg | IP20 | 30,2 - 31,6 W | 1 fase 8 A gG / 3 fasen 8 A gG | 39 Ohm | 2 | 2 | JA | JA |
| M751-012-00040 | M751-012-00040 | M751-01200040A10100AB110 | 1 | 1 / 3 fase(n) 200-240 VAC | 3 fasen 200-240 VAC | 0,37 kW | 0,75 kW | 2,2 A | 4,0 A | 300% | 62 x 233 x 174 mm | 1,9 kg | IP20 | 37,6 - 40,1 W | 1 fase 12 A gG / 3 fasen 12 A gG | 39 Ohm | 2 | 2 | JA | JA |
| M751-012-00065 | M751-012-00065 | M751-01200065A10100AB110 | 1 | 1 / 3 fase(n) 200-240 VAC | 3 fasen 200-240 VAC | 0,75 kW | 1,1 kW | 3,5 A | 6,5 A | 300% | 62 x 233 x 174 mm | 1,9 kg | IP20 | 46,6 - 50,5 W | 1 fase 16 A gG / 3 fasen 16 A gG | 39 Ohm | 2 | 2 | JA | JA |
| M751-014-00015 | M751-014-00015 | M751-01400015A10100AB110 | 1 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 0,37 kW | - | 1,5 A | 300% | 62 x 233 x 174 mm | 1,9 kg | IP20 | 27,8 - 31,6 W | 3 fasen 6 A gG | 98 Ohm | 2 | 2 | JA | JA |
| M751-014-00030 | M751-014-00030 | M751-01400030A10100AB110 | 1 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 0,75 kW | - | 3,0 A | 300% | 62 x 233 x 174 mm | 1,9 kg | IP20 | 34,1 - 41,7 W | 3 fasen 8 A gG | 98 Ohm | 2 | 2 | JA | JA |
| M751-014-00042 | M751-014-00042 | M751-01400042A10100AB110 | 1 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 1,5 kW | - | 4,2 A | 300% | 62 x 233 x 174 mm | 1,9 kg | IP20 | 37,2 - 47,9 W | 3 fasen 8 A gG | 98 Ohm | 2 | 2 | JA | JA |
| M751-022-00090 | M751-022-00090 | M751-02200090A10100AB110 | 2 | 1 / 3 fase(n) 200-240 VAC | 3 fasen 200-240 VAC | 1,1 kW | 2,2 kW | 5,6 A | 9,0 A | 300% | 62 x 278 x 174 mm | 2,3 kg | IP20 | 54,3 x 57,3 W | 1 fase 25 A gG / 3 fasen 25 A gG | 12 Ohm | 2 | 2 | JA | JA |
| M751-022-00120 | M751-022-00120 | M751-02200120A10100AB110 | 2 | 1 / 3 fase(n) 200-240 VAC | 3 fasen 200-240 VAC | 1,5 kW | 2,2 kW | 7,5 A | 12,0 A | 300% | 62 x 278 x 174 mm | 2,3 kg | IP20 | 66,2 - 70,2 W | 1 fase 32 A gG / 3 fasen 32 A gG | 12 Ohm | 2 | 2 | JA | JA |
| M751-024-00060 | M751-024-00060 | M751-02400060A10100AB110 | 2 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 2,2 kW | - | 6,0 A | 300% | 62 x 278 x 174 mm | 2,3 kg | IP20 | 45,8 - 61,2 W | 3 fasen 16 A gG | 52 Ohm | 2 | 2 | JA | JA |
| M751-024-00080 | M751-024-00080 | M751-02400080A10100AB110 | 2 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 3,0 kW | - | 8,0 A | 300% | 62 x 278 x 174 mm | 2,3 kg | IP20 | 54,3 x 74,8 W | 3 fasen 16 A gG | 52 Ohm | 2 | 2 | JA | JA |
| M751-024-00105 | M751-024-00105 | M751-02400105A10100AB110 | 2 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 4,0 kW | - | 10,5 A | 300% | 62 x 278 x 174 mm | 2,3 kg | IP20 | 65,0 - 91,9 W | 3 fasen 20 A gG | 52 Ohm | 2 | 2 | JA | JA |
| M751-032-00160 | M751-032-00160 | M751-03200160A10100AB110 | 3 | 1 / 3 fase(n) 200-240 VAC | 3 fasen 200-240 VAC | 2,2 kW | 4,0 kW | 10,8 A | 16,0 A | 300% | 62 x 328 x 174 mm | 2,5 kg | IP20 | 85,2 - 90,6 W | 1 fase 32 A gG / 3 fasen 32 A gG | 12 Ohm | 2 | 2 | JA | JA |
| M751-034-00135 | M751-034-00135 | M751-03400135A10100AB110 | 3 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 5,5 kW | - | 13,5 A | 300% | 62 x 328 x 174 mm | 2,5 kg | IP20 | 80,2 - 109,1 W | 3 fasen 32 A gG | 31 Ohm | 2 | 2 | JA | JA |
| M751-034-00160 | M751-034-00160 | M751-03400160A10100AB110 | 3 | 3 fasen 380-480 VAC | 3 fasen 380-480 VAC | - | 5,5 kW | - | 16,0 A | 300% | 62 x 328 x 174 mm | 2,5 kg | IP20 | 87,1 - 121,4 W | 3 fasen 32 A gG | 31 Ohm | 2 | 2 | JA | JA |
