Productbeschrijving

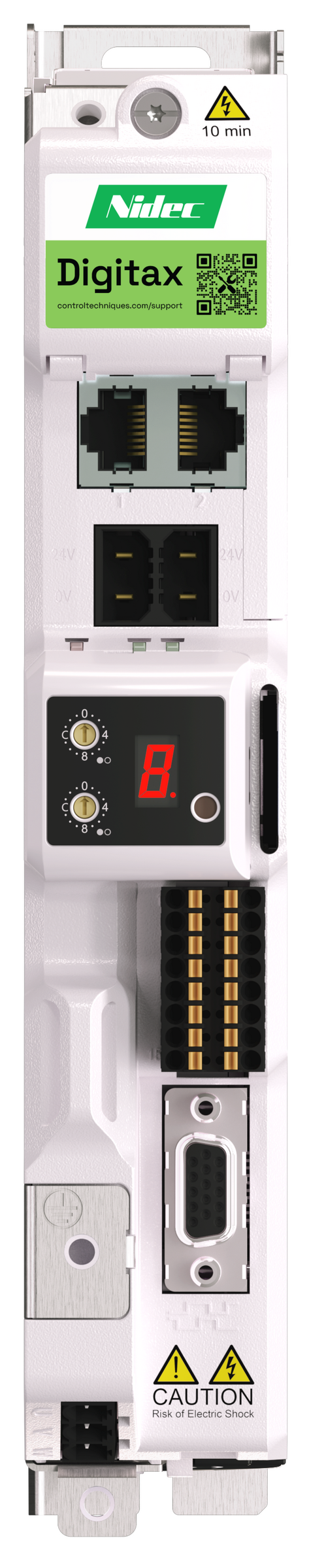

De Digitax HD 754 MCi servoregelaar is een mogelijke vervanger voor de Digitax ST Base, Digitax ST Index, Digitax ST Plus, Digitax ST EZ MotionDigitax ST EtherCat of M'Ax servoregelaar.

De Digitax HD 754 MCi is een zeer compacte servoregelaar met onboard Ethernet en MCi PLC, geoptimaliseerd voor hoogdynamische pulse duty toepassingen in combinatie met de Unimotor HD.
De Digitax HD M754 MCi wordt standaard geleverd met display.

Koploper in compactheid en installatie voor één- en meerassige configuraties

  • 3 verschillende frames tot 48 A piekstroom, alle 40 mm breed
  • Slechts 200 mm kastdiepte nodig
  • 25 servodrives tot 16 A passen in een besturingskast van 1 meter breed
  • Single cable concept met motor en encoder in één
  • Ook voor open loop AC inductiemotoren en Active Front End
  • Van standalone regelaar tot een modulair gekoppeld DC-Bus systeem

Maximale prestaties

  • 300% piekstroom
  • Zeer hoge koppeldichtheid met Unimotor HD
  • 62.5 μs stroomregeling inclusief 'dead beat' control
  • 250 μs positie- en snelheidsregeling
  • Notch-filters voor onderdrukken van mechanische resonantie

Onboard MCi PLC:

  • Programmeerbaar met Machine Control Studio (CoDeSys)
  • Programmeertalen (IEC 61131-3): Structured Text (ST),
    Ladder Diagram (LD), Function Block Diagram (FBD), Sequential Function Chart (SFC) en
    Instruction List (IL). Continuous Function Chart (CFC) wordt ook ondersteund
  • Machine control over twee gescheiden Ethernet netwerken

Ethernet

  • TCP/IP
  • Modbus TCP/IP
  • RTMoE (Real Time Motion over Ethernet)

Feedback

De Digitax HD ondersteund de volgende feedback devices / methodes:

  • Kwadratuur incrementele encoder met of zonder markerpuls
  • Frequency Direction incrementele encoder met of zonder markerpuls
  • Forward Reverse incrementele encoder met of zonder markerpuls
  • Kwadratuur incrementeel met U-V-W commutatiesignalen
  • Frequency Direction incrementeel met U-V-W commutatiesignalen
  • Forward Reverse met U-V-W commutatiesignalen
  • SinCos incrementele encoder met of zonder markerpuls
  • SinCos met Hiperface comms protocol voor absolute positive
  • EnDat comms protocol
  • SinCos met absoluut EnDat comms protocol
  • Absoluut SSI met gray of binair code
  • SinCos met SSI comms protocol.
  • SinCos met U-V-W commutatiesignalen
  • BiSS comms protocol
  • Resolver
  • SinCos incrementele encoder met of zonder markerpuls met een absoluut SinCos kanaal
  • Uitsluitend U-V-W commutatiesignalen t.b.v open loop permanentmagneet motoren
  • SinCos met BiSS comms protocol

Flexibel uit te breiden functionaliteit door toepassing van optiemodules

  • Extra I/O, feedback, PLC/motion en veldbussen
  • Breedte inclusief optiemodules: 62 mm

Gepattenteerde Ultraflow™ technologie

  • Aanpasbare warmtehuishouding met gereguleerde warmte uitstoot biedt de mogelijkheid tot compactere montage
  •  Intelligente fanbesturing minimaliseert akoestiek en optimaliseert ventilator levensduur
  •  Gecontroleerde interne luchtstroom beschermt de elektronica van de regelaar
  •  Snelle zorgeloze installatie met slechts een 32 mm ponsgat



Video
Trainingsvideo's zijn beschikbaar op het Control Techniques YouTube kanaal:

Voor de Digitax HD M754 MCi is de volgende App beschikbaar:

Diagnostic Tool
Diagnostic Tool is een eenvoudig te gebruiken App met storingsinformatie en mogelijke oplossingen. In de App zijn ook alle aansluitschema's voor hoofd- en stuurstroom opgenomen.


Specificaties
Specificaties
Life Cycle New
Range Servo Drives
Vermogen (kW) 0,37 - 5,5
Stroom @ 40°C 1,1 - 48
Heavy Duty piekstroom (RFC) 300%
Heavy Duty piekstroom (Open Loop) 150%
Spanning 230, 400 V
Maximum uitgangsfrequentie 550 Hz
Schakelfrequentie 2, 3, 4, 6, 8, 12, 16 kHz
Beschermingsgraad IP20
Conformal Coating
Remchopper
EMC filter (EN61800-3)
Control Mode
Open Loop Vector Control
Open Loop V/Hz Mode fixed
Open Loop V/Hz Mode kwadratisch
RFC-A Open Loop Rotor Flux Control voor a-synchrone motoren
RFC-A Closed Loop Rotor Flux Control voor a-synchrone motoren
RFC-S Open Loop Rotor Flux Control voor permanent magneet motoren
RFC-S Closed Loop Rotor Flux Control voor permanent magneet motoren
Active Front End (AFE)
I/O
+10 V uitgang (voor potmeter)
+24 V uitgang / digitale uitgang 1
Analoge ingang (V-Vdiff) 1
Digitale ingang 2
Digitale uitgang 2
Encoder poort
Gesimuleerde encoder uitgang
Machine veiligheid
2 x Safe Torque Off (STO) ingang
Communicatie en HMI
Ethernet TCP/IP onboard
Modbus TCP/IP onboard
RTMoE onboard
Display
Programmeren en diagnose via PC
SD kaart poort
Onboard intelligentie
MCi PLC
Real-time clock Optioneel met RTC Keypad
Digital lock control
Advanced Motion Controller
Onboard oscilloscoop
Functionaliteit
24 V back up onboard
Standby mode
Stilstandsverwarming
Remlogica
Opties en adapters
SI-Optieslots 2 (met mountig kit)
KI-Compact adapterslot 1
Vraag direct een offerte aan
Digitax HD M754 MCi servoregelaar - Control Techniques opties


SI-CANOpen

Veldbus optiemodule


SI-DeviceNet

Veldbus optiemodule


SI-Interbus 500 kBd

Veldbus optiemodule


SI-Interbus 2 MBd

Veldbus optiemodule


SI-Profibus

Veldbus optiemodule


SI-EtherCAT

Veldbus optiemodule


SI-Profinet

Veldbus optiemodule


SI-Powerlink

Veldbus optiemodule


SI-I/O

I/O optiemodule


SI-Encoder

Feedback optiemodule


SI-Universal Encoder

Feedback optiemodule


MCi200

PLC optiemodule


MCi210

PLC optiemodule


PTi210

PLC / Motion optiemodule


MiS250 Safety Module

Safety module voor Digitax HD


Afdichtingstule (kit)

Voor Digitax HD


Connection kit voor externe DC voeding

Voor Digitax HD


Multi-axis Parallelling kit Digitax HD (zonder optiemodules)

Koppelen DC tussenkring, aarde, communicatie en 24 VDC


Multi-axis Parallelling kit Digitax HD (met optiemodules)

Koppelen DC tussenkring, aarde, communicatie en 24 VDC


DC-bus parallelling kit voor Unidrive M frame 3

Koppelen DC-tussenkring van de Digitax HD en een Unidrive M frame 3


DC-bus parallelling kit voor Unidrive M frame 3 (doorbouw)

Koppelen DC-tussenkring van de Digitax HD en een Unidrive M frame 3 (doorbouw)


DC-bus parallelling kit voor Unidrive M frame 6

Koppelen DC-tussenkring van de Digitax HD en een Unidrive M frame 6


DC-bus parallelling kit met Unidrive M frame 6 (doorbouw)

Koppelen DC-tussenkring van de Digitax HD en een Unidrive M frame 6 (doorbouw)


Digitax HD M75X Condensator module (230 VAC voeding)

200 - 370 VDC tussenkring


Digitax HD M75X Condensator module (400 VAC voeding)

360 - 760 VDC tussenkring


EMC-filter Digitax HD frame 1 - 1~230 V

4200-3503


EMC-filter Digitax HD frame 1 - 3~400 V

4200-8744


EMC-filter Digitax HD frame 2 - 1~230 V

4200-5033


EMC-filter Digitax HD frame 2 - 3~400 V

4200-1644


EMC-filter Digitax HD frame 3 - 1~230 V

4200-6034


EMC-filter Digitax HD frame 3 - 3~400 V

4200-5833


EMC-filter Digitax HD Multi-Ax 46 A - 3~400 V

4200-3233


EMC-filter Digitax HD Multi-Ax 60,2 A - 3~400 V

4200-5534


EMC-filter Digitax HD Multi-Ax 82,2 A - 3~400 V

4200-7534


EMC-filter Digitax HD Multi-Ax 109,5 A - 3~400 V

4200-0035


Encoder aansluitkit

Voor Digitax HD


KI-Compact 485 adapter

Modbus RTU / RS485 Adapter


SI-Optiemodule mounting kit

Voor Digitax HD


Ultraflow® Ventilatiekit frame 1

Voor warmte afvoer door de grondplaat


Ultraflow® Ventilatiekit frame 2 en 3

Voor warmte afvoer door de grondplaat


Remweerstand 70 Ohm - 50 W

9500-1049 / intern Digitax HD


Retrofitbeugel Digitax HD - M'Ax

Optionele beugel bij vervanging M'Ax


Retrofitbeugel Digitax HD - Epsilon 202-206

Optionele beugel bij vervanging Epsilon 202-206


Retrofitbeugel Digitax HD - Epsilon 209-216

Optionele beugel bij vervanging Epsilon 209-216


Retrofitbeugel Digitax HD - Digitax ST/SP0

Optionele beugel bij vervanging Digitax ST/SP0


Fan Replacement Kit frame 1 & 2

Ventilator


Fan Replacement Kit frame 3

Ventilator


Netsmoorspoel

Voor Digitax HD


Remweerstand DBR 20 Ohm - 100 W

1220-2201 / extern


Remweerstand DBR 40 Ohm - 100 W

1220-2401 / extern


Remweerstand DBR 80 Ohm - 100 W

1220-2801 / extern


Remote Keypad RTC

Voor Commander C, Commander ID300, Unidrive M200-M702, Elevator Drive E300 en Digitax HD


eSMART04-MCh040

Programmeerbaar touchscreen 4,3 inch


eSMART07M-MCh070

Programmeerbaar touchscreen 7 inch


USB 71

Communicatiekabel voor diverse softwarepakketten


UNIM-15Way

Encoder aansluitprint


Encoder 15 V single ended Interface connector

Encoder aansluitprint


Encoder 24 V single ended Interface connector

Encoder aansluitprint


UDBV 6

CTNet aansluitprint


Connect

PC Software


CTScope

PC Software


Diagnostic Tool

App


Machine Control Studio

PC Software


PLC Controlled Motion (Rockwell en Siemens) geïntegreerd in Connect

PC Software


Virtual Reality Tour

App
ArtikelTypeArtikelnummerFrameVoedingsspanningMotorspanningVermogen bij 1 fase voedingVermogen bij 3 fasen voedingNominaalstroom bij 1 fase voedingNominaalstroom bij 3 fasen voedingPiekstroomAfmetingen zonder SI-optiemodule mounting kit (b x h x d)Afmetingen met SI-optiemodule mounting kit (b x h x d)GewichtBeschermingsgraadWarmteverliezen @ 40°C (min-max)Zekeringen (IEC)Minimale remweerstandswaardeSafe Torque Off ingang(en)Geïntegreerde MCi210 PLCOn board communicatieOn board 24 V back up
M754-012-00022M754-012-00022M754-01200022A10100AB10111 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC0,18 kW0,37 kW1,1 A2,2 A300%40 x 233 x 174 mm62 x 233 x 174 mm1,9 kgIP2030,2 - 31,6 W1 fase 8 A gG / 3 fasen 8 A gG25 Ohm2JAEthernetJA
M754-012-00040M754-012-00040M754-01200040A10100AB10111 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC0,37 kW0,75 kW2,2 A4,0 A300%40 x 233 x 174 mm62 x 233 x 174 mm1,9 kgIP2037,6 - 40,1 W1 fase 12 A gG / 3 fasen 12 A gG25 Ohm2JAEthernetJA
M754-012-00065M754-012-00065M754-01200065A10100AB10111 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC0,75 kW1,1 kW3,5 A6,5 A300%40 x 233 x 174 mm62 x 233 x 174 mm1,9 kgIP2046,6 - 50,5 W1 fase 16 A gG / 3 fasen 16 A gG25 Ohm2JAEthernetJA
M754-022-00090M754-022-00090M754-02200090A10100AB10121 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC1,1 kW2,2 kW5,6 A9,0 A300%40 x 278 x 174 mm62 x 278 x 174 mm2,3 kgIP2054,3 x 57,3 W1 fase 25 A gG / 3 fasen 25 A gG13 Ohm2JAEthernetJA
M754-022-00120M754-022-00120M754-02200120A10100AB10121 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC1,5 kW2,2 kW7,5 A12,0 A300%40 x 278 x 174 mm62 x 278 x 174 mm2,3 kgIP2066,2 - 70,2 W1 fase 32 A gG / 3 fasen 32 A gG13 Ohm2JAEthernetJA
M754-032-00160M754-032-00160M754-03200160A10100AB10131 / 3 fase(n) 200-240 VAC3 fasen 200-240 VAC2,2 kW4,0 kW10,8 A16,0 A300%40 x 328 x 174 mm62 x 328 x 174 mm2,5 kgIP2085,2 - 90,6 W1 fase 32 A gG / 3 fasen 32 A gG10 Ohm2JAEthernetJA
M754-014-00015M754-014-00015M754-01400015A10100AB10113 fasen 380-480 VAC3 fasen 380-480 VAC-0,37 kW-1,5 A300%40 x 233 x 174 mm62 x 233 x 174 mm1,9 kgIP2027,8 - 31,6 W3 fasen 6 A gG106 Ohm2JAEthernetJA
M754-014-00030M754-014-00030M754-01400030A10100AB10113 fasen 380-480 VAC3 fasen 380-480 VAC-0,75 kW-3,0 A300%40 x 233 x 174 mm62 x 233 x 174 mm1,9 kgIP2034,1 - 41,7 W3 fasen 8 A gG106 Ohm2JAEthernetJA
M754-014-00042M754-014-00042M754-01400042A10100AB10113 fasen 380-480 VAC3 fasen 380-480 VAC-1,5 kW-4,2 A300%40 x 233 x 174 mm62 x 233 x 174 mm1,9 kgIP2037,2 - 47,9 W3 fasen 8 A gG106 Ohm2JAEthernetJA
M754-024-00060M754-024-00060M754-02400060A10100AB10123 fasen 380-480 VAC3 fasen 380-480 VAC-2,2 kW-6,0 A300%40 x 278 x 174 mm62 x 278 x 174 mm2,3 kgIP2045,8 - 61,2 W3 fasen 16 A gG36 Ohm2JAEthernetJA
M754-024-00080M754-024-00080M754-02400080A10100AB10123 fasen 380-480 VAC3 fasen 380-480 VAC-3,0 kW-8,0 A300%40 x 278 x 174 mm62 x 278 x 174 mm2,3 kgIP2054,3 x 74,8 W3 fasen 16 A gG36 Ohm2JAEthernetJA
M754-024-00105M754-024-00105M754-02400105A10100AB10123 fasen 380-480 VAC3 fasen 380-480 VAC-4,0 kW-10,5 A300%40 x 278 x 174 mm62 x 278 x 174 mm2,3 kgIP2065,0 - 91,9 W3 fasen 20 A gG36 Ohm2JAEthernetJA
M754-034-00135M754-034-00135M754-03400135A10100AB10133 fasen 380-480 VAC3 fasen 380-480 VAC-5,5 kW-13,5 A300%40 x 328 x 174 mm62 x 328 x 174 mm2,5 kgIP2080,2 - 109,1 W3 fasen 32 A gG26 Ohm2JAEthernetJA
M754-034-00160M754-034-00160M754-03400160A10100AB10133 fasen 380-480 VAC3 fasen 380-480 VAC-5,5 kW-16,0 A300%40 x 328 x 174 mm62 x 328 x 174 mm2,5 kgIP2087,1 - 121,4 W3 fasen 32 A gG26 Ohm2JAEthernetJA
