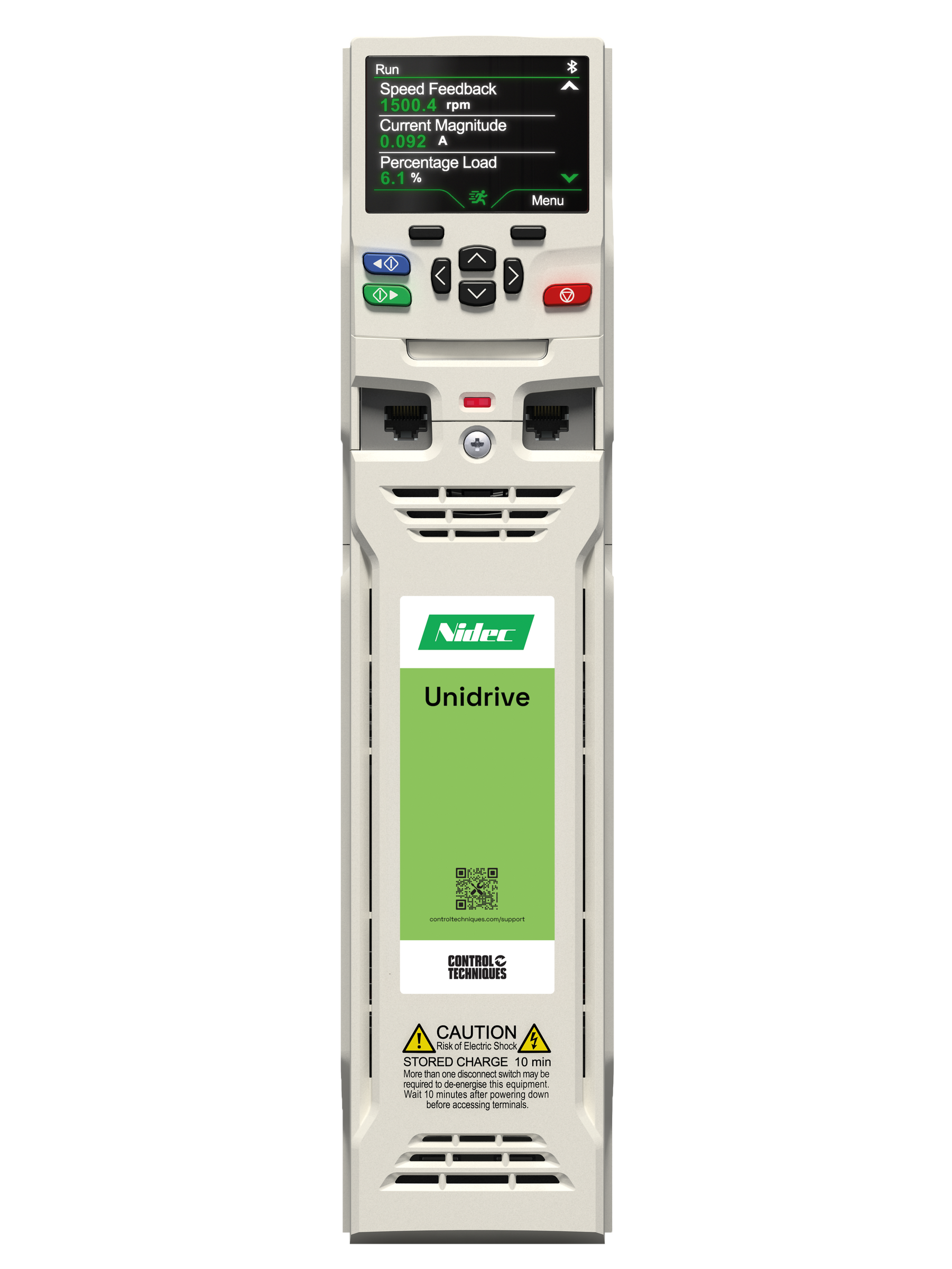

Unidrive M702 servoregelaar - Control Techniques

Productbeschrijving

De Unidrive M702 servoregelaar is één van de mogelijkheden om de Unidrive SP te vervangen.

De Unidrive M702 is een uitgebreide systeemregelaar, inclusief Ethernet Multi-protocol onboard, voor hoog dynamische en nauwkeurige applicaties en stuurt inductiemotoren open of closed loop, servo- of lineairmotoren of permanent magneetmotoren open of closed loop aan. De encoderpoort ondersteunt vele type encoders en resolvers. Configuratie als Active Front End is ook mogelijk.
Naast de standaard STO (Safe Torque Off) ingang is een 2e STO aanwezig voor maximale (SIL3 ) machineveiligheid. Het aantal I/O van de Unidrive M702 is beperkt omdat deze regelaar is ontworpen om via een veldbus aangestuurd te worden.

De regelaar is voorzien van een Advanced Motion Controller:

Real-time tasks
250 μs cycle time
Motion profile generator
Electronic gearbox
Interpolated CAM
Homing functions
High speed position freeze

Fabrieksgarantie

De Unidrive M702 wordt geleverd met 5 jaar gratis fabrieksgarantie! Vraag naar de voorwaarden.

Kenmerken

Diverse veldbussen beschikbaar
PLC onboard (CoDeSys), uit te breiden met applicatiemodules
3 SI-Optieslots
Meertalig LCD tekstdisplay voor snel programmeren en diagnose stellen
Dubbele STO (Safe Torque Off ) ingang
Interne oscilloscoop voor diagnose en inregelen
SD-kaart optie voor het opslaan en kopiëren van parameters en/of PLC programma's
SmartCard optie voor het opslaan en kopiëren van parameters en/of PLC programma's
24 V backup onboard

Feedback

De Unidrive M702 ondersteunt de volgende feedback devices / methodes:

Kwadratuur incrementele encoder met of zonder markerpuls
Frequency Direction incrementele encoder met of zonder markerpuls
Forward Reverse incrementele encoder met of zonder markerpuls
Kwadratuur incrementeel met U-V-W commutatiesignalen
Frequency Direction incrementeel met U-V-W commutatiesignalen
Forward Reverse met U-V-W commutatiesignalen
SinCos incrementele encoder met of zonder markerpuls
SinCos met Hiperface comms protocol voor absolute positive
EnDat comms protocol
SinCos met absoluut EnDat comms protocol
Absoluut SSI met gray of binair code
SinCos met SSI comms protocol.
SinCos met U-V-W commutatiesignalen
BiSS comms protocol
Resolver
SinCos incrementele encoder met of zonder markerpuls met een absoluut SinCos kanaal
Uitsluitend U-V-W commutatiesignalen t.b.v open loop permanentmagneet motoren
SinCos met BiSS comms protocol

Multi-Protocol Ethernet

TCP/IP
Modbus TCP/IP
EtherNet/IP
Profinet IO
RTMoE (Real Time Motion over Ethernet)

Video

Video's zijn beschikbaar op het Nidec Drives Youtube kanaal.

Unidrive M702 video's

Basic EtherNet IP
Drive networking using RTMoE protocol: Part 1
Drive networking using RTMoE Protocol: Part 2
Unidrive M700 - Using a SmartCard to Backup and Restore Parameters
Preparing a Unidrive M700/M702 for Ethernet Communications
Unidrive High Performance AC Drives (Features & Benefits)
Setting KI-Keypad RTC Date/Time with Connect
KI-Keypad RTC Date/Time
Advanced Motion Controller Training Part 1: Introduction and drive commissioning
Advanced Motion Controller Training Part 2: Positioning
Advanced Motion Controller Training Part 3: Gearing and Camming

Diagnostic Tool

De Unidrive M702 is opgenomen in de Diagnostic Tool. Diagnostic Tool is een eenvoudig te gebruiken App met storingsinformatie en mogelijke oplossingen. In de App zijn ook alle aansluitschema's voor hoofd- en stuurstroom opgenomen.

keyboard_double_arrow_down Meer productbeschrijving

Productvideo

Download onze brochure

Download de brochure

Downloads

Brochures & Catalogi arrow_right Handleidingen & Datasheets arrow_right Markten & Toepassingen arrow_right Engineering Documentatie & Files arrow_right Application Notes arrow_right EMC Datasheets arrow_right 2D/3D Tekeningen arrow_right EPLAN arrow_right Firmware arrow_right Veldbus communicatiebestanden arrow_right PC Tools arrow_right Certificaten en keurmerken arrow_right

Specificaties

Specificaties
Life Cycle	Active
Range	Servo Drives
Vermogen (kW)	0,75 - 280 kW
Stroom @ 40°C	2,5 - 507 A
Heavy Duty piekstroom (RFC)	200%, frame 9-11: 175%
Heavy Duty piekstroom (Open Loop)	150%
Normal Duty piekstroom	110%
Spanning	230, 400, 575, 690 V
Maximum uitgangsfrequentie	550 Hz
Schakelfrequentie	2, 3, 4, 6, 8, 12, 16 kHz
Beschermingsgraad	IP20
Conformal Coating	check
Remchopper	check
EMC filter (EN61800-3)	check

Control Mode
Open Loop Vector Control	check
Open Loop V/Hz Mode fixed	check
Open Loop V/Hz Mode kwadratisch	check
RFC-A Open Loop Rotor Flux Control voor a-synchrone motoren	check
RFC-A Closed Loop Rotor Flux Control voor a-synchrone motoren	check
RFC-S Open Loop Rotor Flux Control voor permanent magneet motoren	check
RFC-S Closed Loop Rotor Flux Control voor permanent magneet motoren	check
Active Front End (AFE)	check

I/O
+10 V uitgang (voor potmeter)	clear
+24 V uitgang	check
Digitale ingang	1
Digitale ingang / PTC	1
Digitale uitgang	2
Relais	1
Encoder poort	check
Gesimuleerde encoder uitgang	check

Machine veiligheid
2 x Safe Torque Off (STO) ingang	check

Communicatie en HMI
Ethernet onboard	check
Ethernet TCP/IP onboard	check
Modbus TCP/IP onboard	check
Profinet RT onboard	check
RTMoE onboard	check
LCD display	check
Programmeren en diagnose via PC	check

Onboard intelligentie
PLC	check
Real-time clock	Optioneel met RTC Keypad
Digital lock control	check
Advanced Motion Controller	check
Onboard oscilloscoop	check

Functionaliteit
24 V back up onboard	check
Standby mode	check
Remlogica	check

Opties en adapters
SI-Optieslots	3
KI-Adapterslots	1
